技术资料:滚珠丝杠的润滑脂封入方法

为什么需要给滚珠丝杠加润滑脂?

想要充分发挥滚珠丝杠的性能,就需要让滚动部功能正常。

如果不加润滑脂持续使用,
会导致金属接触…
如果加润滑脂,
金属表面会被油膜覆盖…
滚珠丝杠滚动部放大图
滚珠丝杠滚动部放大图
滚珠丝杠滚动部放大图
滚珠丝杠滚动部放大图
滚动部摩擦变大。
引起烧伤、磨损加剧,
导致过早损坏。
减少磨损・发热。
也有利于预防生锈。
为了使性能充分发挥・保持,滚珠丝杠的加脂必不可少!



封入方法
旋转1/2圈
旋转1/2圈
※加脂枪:注射1次为0.7㎤ 当封入量为7.0㎤时需要注射10次
约3倍

约3倍



※当有效螺纹长度不足丝母长度3倍时
请在可能的行程范围内运行。

用加脂枪封入润滑脂时,每注射1次要将轴
旋转1/2圈,直至封入规定量。

封入润滑脂,使丝母运行丝母全长约3倍距离,
让润滑脂遍及丝母整体。



注意点

若在封入润滑脂的同时没有旋转丝母,那么润滑脂将会从密封部等处溢出,
丝母内没有封入规定量的润滑脂!
擦净溢出润滑脂,按照封入方法,请重新封入润滑脂。

注意点

※关于润滑脂封入量请咨询THK



想要查看其他技术信息的话,请注册(免费)或登录技术支持网站。

技术资料:代表性LM导轨的选择方法

LM导轨多种多样

看起来是相同的LM导轨・・・30种型号以上!
了解各型号的特征,能够选择最适合装置的型号。

LM导轨多种多样




首先,介绍经常使用的具有代表性的4类产品。

LM导轨的4种分类
  有保持器 无保持器
径向负荷型 SSR
SSR
SR
SR
4方向等负荷型 SHS
SHS
HSR
HSR



对构造差异很大的「径向负荷型」「4方向等负荷型」的特征进行说明。
根据承受载荷的方向,型号选择会发生改变。

「径向负荷型」与「4方向等负荷型」的区别

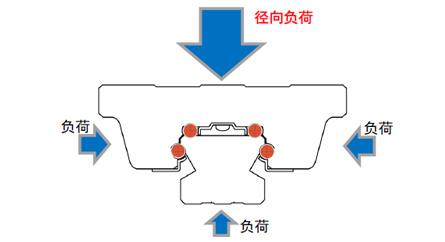

径向负荷型 4方向等负荷型
径向负荷型 4方向等负荷型
对来自上方的负荷承载力强的LM导轨。
LM导轨中最多的安装姿势,
最适合水平使用。

水平使用

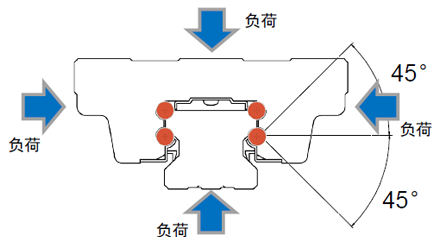

对来自各方向的负荷都拥有相等的容许负荷。
因此适合竖直・挂壁等方式使用。
立使用、壁掛け使用
【代表型号】
保持器型:SSR
全钢球型:SR
【代表型号】
保持器型:SHS
全钢球型:HSR
