THK आइसोलेशन मॉड्यूल, मॉडल TGS
मॉड्यूल संरचना

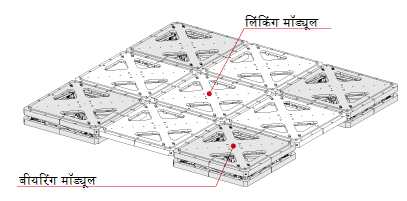

लिंक किए गए मॉड्यूल के उदाहरण
मॉड्यूल आसानी से लिंक किए जा सकते हैं, और इनमें उच्च रिजिडिटी के लिए सपाट निर्माण की विशेषता है.
| बियरिंग मॉड्यूल | लिंकिंग मॉड्यूल |
|---|---|
|
|
|
|
|
मॉड्यूल डाइमेंशन
| मॉडल | बियरिंग मॉड्यूल | लिंकिंग मॉड्यूल |
|---|---|---|
| इकाई डाइमेंशन |  |
|
| 500 (चौ) x 500 (ग) x 100 (ऊँ) मिमी | 500 (चौ) x 500 (ग) x 37 (ऊँ) मिमी | |
| अधिकतम डिस्प्लेसमेंट | ±250मिमी | - |
| बियरिंग लोड | प्रति मॉड्यूल 750किग्राब तक | - |
| अलगाव दिशा | क्षैतिज दिशा | |
| टेबल मास | लगभग 19किग्रा | लगभग 9किग्रा |
