THK आइसोलेशन टेबल, मॉडल TSD
मॉड्यूल संरचना
भिन्न आकार और संख्या के पदार्थ जैसे सर्वर, सटीकता के लिए उपकरण और कलाकृतियों के लिए वैकल्पिक सहायता.
TSD मॉडल आइसोलेशन टेबल आसानी से फ़्लोर पर रखा जाता है और किसी विशेष निर्माण की आवश्यकता नहीं होती है.
चूँकि इन्हें आसानी से लिंक किया जा सकता है, इसलिए किसी विशाल निर्माण कार्य के बिना भूकंप से अलगाव संभव है.

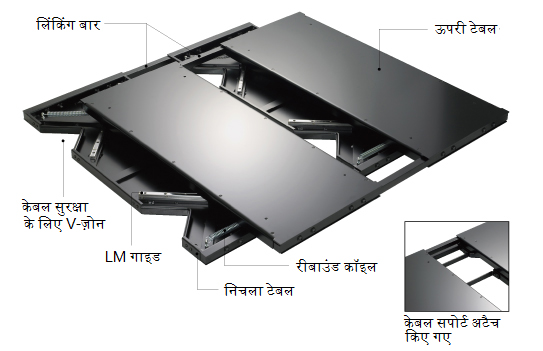

आइसोलेशन टेबल संरचना
आइसोलेशन टेबल डाइमेंशन और विशिष्टताएँ
| आधारभूत स्थापना प्रकार | ||
|---|---|---|
| मॉडल | TSD-450 | TSD-400 |
| इकाई डाइमेंशन |  |
 |
| 450 (चौ) x 450 (ग) x 80 (ऊं) | 400 (चौ) x 1000 (ग) x 90 (ऊं) | |
| भूकंप से अलगाव की योग्यता | 0.8G के इनपुट एक्सीलरेशन के लिए 0.2G या कम का प्रतिक्रिया एक्सीलरेशन(TSD-450 का 0.5G के इनपुट एक्सीलरेशन के लिए 0.2G या कम का प्रतिक्रिया एक्सीलरेशन है) |
|
| अधिकतम डिस्प्लेसमेंट | ±±200मिमी (X दिशा, Y दिशा) (TSD-450: ±150मिमी) | |
| लोड | 30किग्रा से 100किग्रा | 50किग्रा से 150किग्रा |
| अलगाव दिशा | क्षैतिज दिशा | |
| टेबल मास | 20किग्रा | 45किग्रा |
| लिंकिंग के प्रकार | ||
|---|---|---|
| मॉडल | TSD-1000 | TSD-1200 |
| इकाई डाइमेंशन |  |
 |
| 1000 (चौ) x 1000 (ग) x 90 (ऊं) | 1200 (चौ) x 1190 (ग) x 90 (ऊं) | |
| भूकंप से अलगाव की योग्यता | 0.8G के इनपुट एक्सीलरेशन के लिए 0.2G का प्रतिक्रिया एक्सीलरेशन | |
| अधिकतम डिस्प्लेसमेंट | ±±200मिमी (X दिशा, Y दिशा) (TSD-450: ±150मिमी) | |
| लोड | 300किग्रा से 1200*किग्रा | |
| आइसोलेशन दिशा | क्षैतिज दिशा | |
| टेबल मास | 90किग्रा | 110किग्रा |
*800किग्रा से ऊपर लोड के लिए हमसे परामर्श लें.
