Alberi scanalati ad alte prestazioni: resistenti alla torsione e con design leggero

Ideali per sistemi di trasmissione di coppia o di guida monoasse

L’aumento dei costi della manodopera e dei materiali sta spingendo i produttori ad incrementare ulteriormente l’efficienza produttiva. Al contempo, lo spazio d’installazione disponibile in molti impianti produttivi è limitato, rendendo sempre più importante il design compatto delle macchine. Le configurazioni compatte riducono l’ingombro necessario e consentono strutture delle macchine più leggere con minore inerzia, carichi motore ridotti e velocità di traslazione più elevate, aumentando la produttività ma riducendo materiale, energia e costi di trasporto.

Immagine 1: Alberi scanalati compatti e leggeri

Perchè il design compatto e leggero?

In linea con gli obiettivi legati al SDG (Sustainable Development Goals delle Nazioni Unite), l’importanza dell’efficienza energetica sta aumentando. Le machine con delle strutture meccaniche più leggere riducono il consumo dell’energia, permettendo ai sistemi di produzione di avere un minore impatto sull’ambiente. Il design compatto delle macchine è, quindi, un fattore chiave per migliorare sia l’efficienza che la sostenibilità.

Immagine 2: L’aumento della produttività è la priorità

Ultimi modelli di alberi scanalati

Per far fronte alla domanda di componenti compatti e leggeri, THK ha sviluppato i modelli di albero scanalato compatti; LT-X, LF-X, e LTR-V. Questi modelli incorporano alcune delle tecnologie più avanzate nella progettazione di alberi scanalati per offrire prestazioni elevate nonostante necessitino di uno spazio di installazione minimo. Le sezioni seguenti introducono le caratteristiche principali e le avanzate tecnologie integrate in questi modelli.

Immagine 3: Alberi scanalati LF-X- con la chioccola flangiata, e LT-X con la chiocciola cilindrica

Immagine 4: Albero scanalato rotativo LTR-V

1. Compatto e leggero

Grazie ad un sistema di ricircolo delle sfere migliorato, questi alberi scanalati presentano un diametro esterno ridotto e risultano fino al 20% più compatti rispetto ai modelli standard. Ciò permette di progettare una macchina che richiede uno spazio di installazione inferiore.

Image 5: Diametri dei dadi dei modelli LT e LT-X a confronto

L'albero rotante con scanalatura a sfere LTR-V con chiocciola LT-X e cuscinetto di supporto integrato è fino al 46% più leggero rispetto al suo predecessore. Ciò si traduce in un momento di inerzia inferiore, consentendo rapidi movimenti di avvio e arresto e un funzionamento ad alta velocità con tempi di ciclo più brevi.

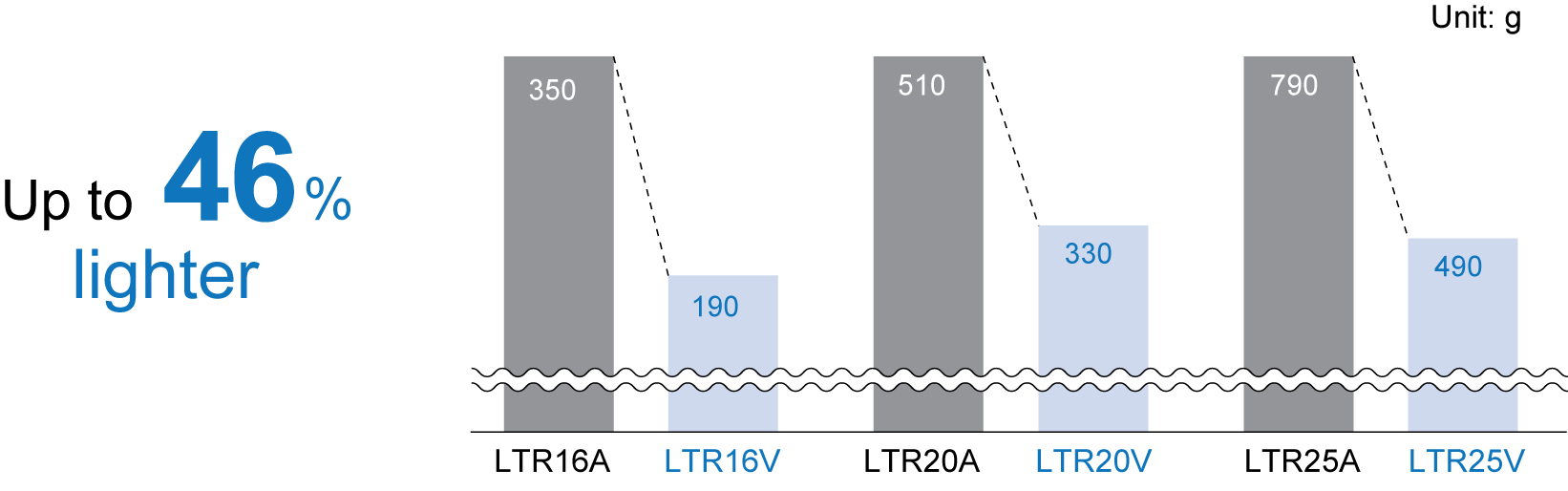

Image 6: Confronto di peso totale: modelli LTR-A e LTR-V

2. Movimento fluido ed alta velocità

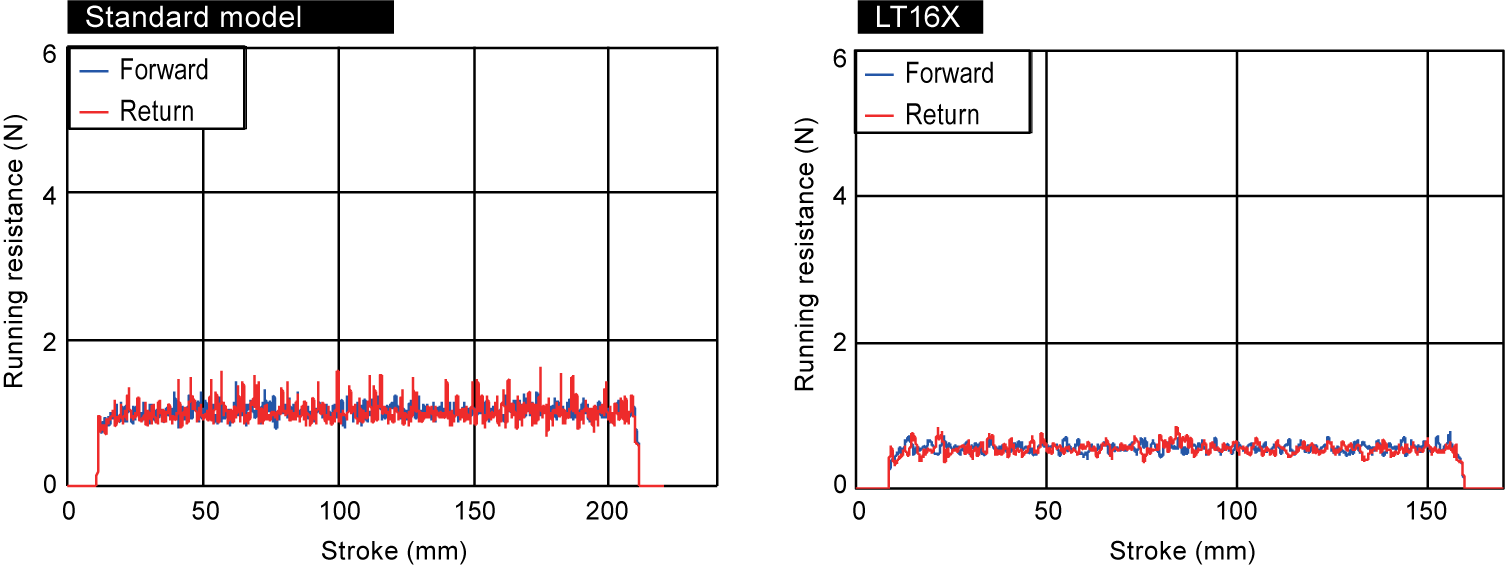

Questi alberi scanalati utilizzano un sistema di ricircolo ridisegnato che ottimizza la circolazione delle sfere e consente movimenti ad alta velocità. I risultati dei test mostrano che possono operare fino a 10,000 km senza alcuna anomalia. Inoltre, i nuovi alberi scanalati offrono movimenti più fluidi con meno variazione della resistenza allo scorrimento rispetto agli alberi scanalati standard.

Condizioni di test per la durabilità di alta velocità
