Isolation Module ng THK, model TGS

Module Structure

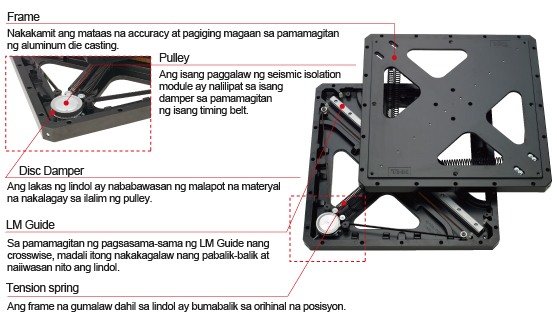

TGS module structure

Halimbawa ng mga naka-link na module

Madaling mag-link ng mga module, at nagtatampok ng flat na konstruksyon para sa mataas na rigidity.

Halimbawa ng mga naka-link na module

Bearing module Linking module

Bearing module

Bearing module

  • Ang module para sa pagsuporta sa mga load
  • Maaaring isaayos ang resilience at damping
    ayon sa load at lugar ng pag-install.
  • Makakapagsuporta nang hanggang sa 750kgf ang bawat module.
  • Ang module para sa pag-link sa pagitan ng mga bearing module.

Mga module dimension

Model Bearing module Linking module
Mga unit dimension Mga unit dimension ng bearing module Mga unit dimension ng linking module
500 (W) x 500 (D) x 100 (H) mm 500 (W) x 500 (D) x 37 (H) mm
Maximum na displacement ±250mm -
Bearing load Hanggang sa 750kgf bawat module -
Direksyon ng isolation Pahalang na direksyon
Table mass Tinatayang 19kg Tinatayang 9kg
