フルボールタイプで最高峰の高速性能 DN値17万
「工作機械用 高速ボールねじ BSM形」新登場
2020年1月24日
フルボールの常識を凌ぐ高速性能を有し、さらに高負荷容量を実現した「工作機械用 高速ボールねじ BSM形」の受注を開始しました。
特長１. 高速性能
新開発の循環構造により、DN値が大幅に向上。
高速性能の要求に応える大リードを採用し、従来品のDN値13万から17万へ大幅に向上しました。
最大送り速度121m/min（BSM4030-6の場合）
最大送り速度
| ねじ軸外径(mm) | リード(mm) 単位m/min | |||
|---|---|---|---|---|
| 16 | 20 | 25 | 30 | |
| φ36 | - | 90 | - | - |
| φ40 | 65 | 81 | 101 | 121 |
| φ45 | 58 | 73 | 90 | - |
| φ50 | 52 | 66 | 82 | 98 |
| φ63 | 41 | - | - | - |
特長２．工作機械の要求性能に応える設計
負荷容量向上を実現する溝設計。
BSMは独自の溝設計と2条溝構造の採用により、負荷容量向上を実現しました。
特長３．コンパクト・高剛性
弊社従来品と比べ、ナット外径がコンパクトながら、高剛性を実現。

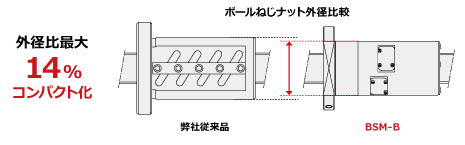

BSM-Bは弊社従来品と比べ、ナット外径をスリム化し、省スペース設計に貢献します。
また、さらなる高剛性を実現するため、全長を伸ばすことで負荷回路数を増加しました。

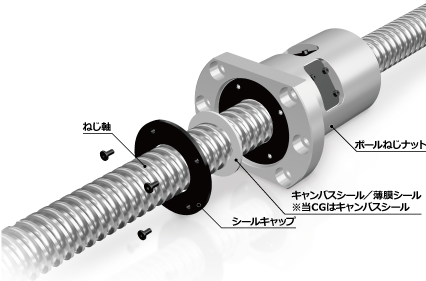

製品構造
BSM ラインナップ
| ねじ軸外径 | リード | |||
|---|---|---|---|---|
| 16 | 20 | 25 | 30 | |
| φ36 | - | 〇 | - | - |
| φ40 | ● | ●〇 | ●〇 | ●〇 |
| φ45 | ● | ●〇 | ●〇 | - |
| φ50 | ● | ●〇 | ●〇 | ●〇 |
| φ63 | ● | - | - | - |
●：BSM形 ◯：BSM-B形（スリムナットタイプ）
