ボールスプライン

ボールスプラインはころがり案内のスプライン軸受です。
軸に設けられた溝をボールが転がることで許容荷重がリニアブッシュより大きく、直線運動を行いながらトルク伝達もできる画期的な製品です。

製品取扱い上の注意事項

種類

ボールリテーナの採用により、整列循環運動を保持し高速対応を可能としました。また、ボール同士の衝突や相互摩擦をなくし、低騒音、好音質、低発塵を実現。グリース保持力の向上により、長期にわたるメンテナンスフリーも実現しています。

スプライン軸の外周に120度等配された3条の転動突起部をそれぞれ左右から挟み込むように6条の負荷ボール列が配置されるため、1 個のスプラインナットで予圧を与えてアンギュララッシをゼロにし、剛性を上げられるボールスプラインです。

スプライン軸の外周2～3箇所の突起部をそれぞれ左右から挟み込み、無理なく予圧が付与できるように4～6条の負荷ボール列が配置されているため、ラジアル方向とトルク方向に大きな負荷容量を持ったボールスプラインです。

フランジ外周部にギア加工し、スプラインナット部にラジアルおよびスラストニードルベアリングがコンパクトに組合わされたユニットタイプです。スプラインナット駆動のトルク伝達機構の場合に最適なボールスプラインです。

スプラインナットの外周にサポートベアリングをダイレクトに組込んだコンパクトなユニットタイプのボールスプラインです。

特長

構造と特長

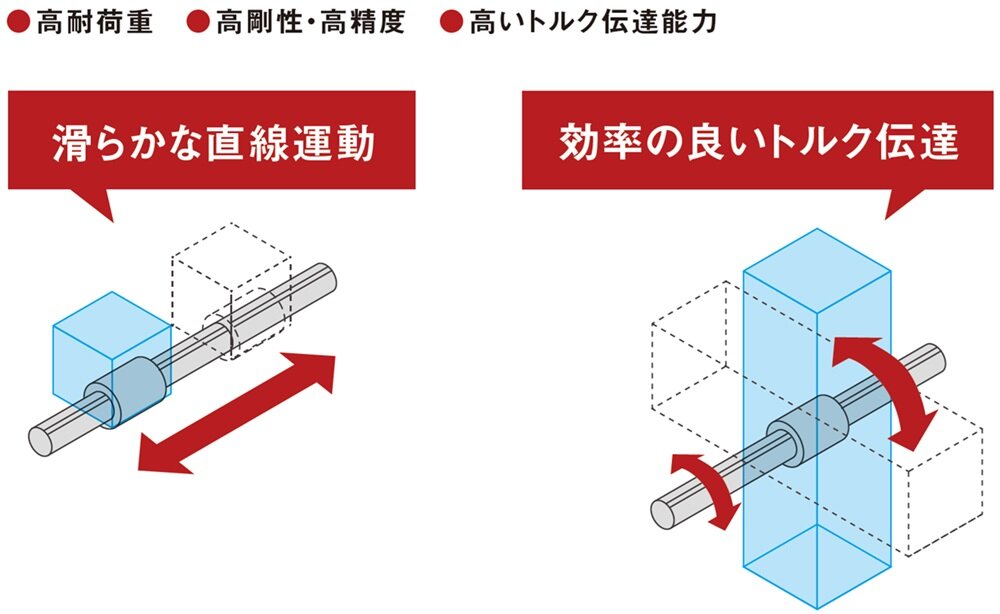

ボールスプラインは、精密研削されたスプライン軸の転動面を、スプラインナットに組込まれたボールがなめらかな直線運動をしながら、トルク伝達ができる画期的な直動システムです。
さらに従来の構造と異なり、1個のスプラインナットで予圧(プリロード)が与えられるため、振動衝撃荷重が作用する過酷な使用箇所、高精度の位置決め精度が必要な箇所、および高速運動性能が要求される箇所などで高性能を発揮します。

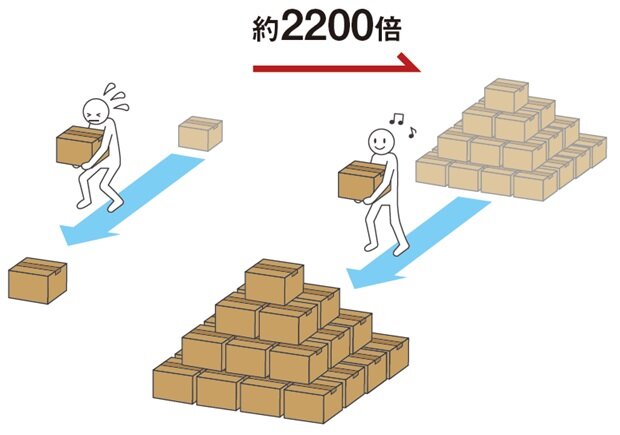

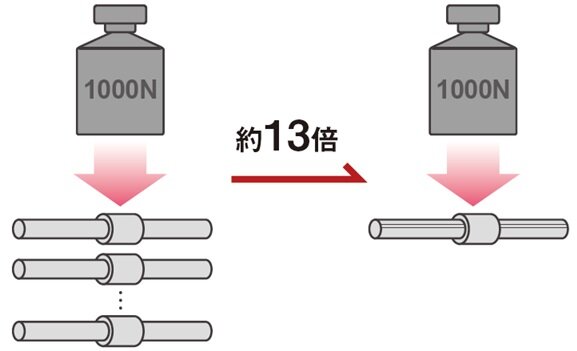

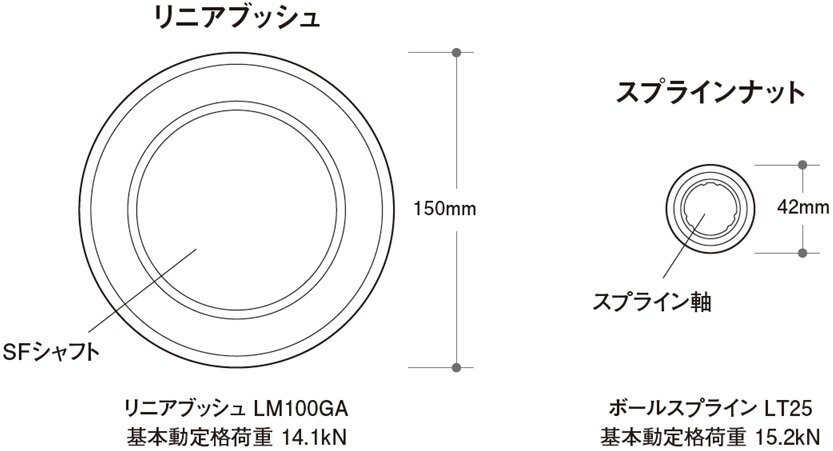

またリニアブッシュの代わりとして使用する場合、同一軸径で10数倍の定格荷重を持っているためコンパクトな設計ができ、オーバーハング荷重、モーメントが作用するような場合でも使用できるため、高い安全性と長寿命が得られます。

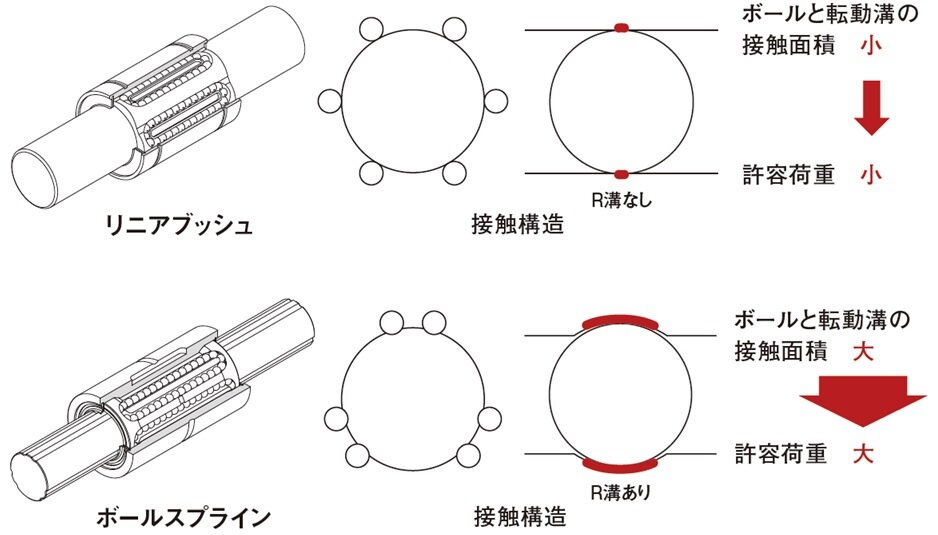

ボールに近似したR溝形状

リニアブッシュは転がり案内として歴史が古く、今でも幅広く採用されています。リニアブッシュは点接触のため、最小摩擦抵抗で直線運動し、軽快な運動が得られますが、許容荷重が小さいことが課題とされています。ボールスプラインとリニアブッシュの大きな違いは転動溝があることです。転動溝はボールに近似したR溝形状をしているため、点接触に比べ接触している面積が広くなります。
