総ボールタイプ中トルク形ボールスプライン 中トルク形 LF形 LF形

フランジを利用してハウジングにボルトで固定できるため、組付けが簡単です。ハウジングにキー溝加工すると変形のおそれがある箇所や、ハウジングの幅が狭い箇所に最適です。

  • 中トルク形
  • フランジタイプ
  • 中実スプライン軸
  • 中空スプライン軸

基本定格荷重(kN):基本動定格荷重 1.18〜60.9 / 基本静定格荷重 2.16〜94.5
スプライン軸径ø : 6,8,10,13,16,20,25,30,40,50

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

  • すべて選択
  • すべて選択解除

詳細情報

    THK オンラインサービス
    会員限定コンテンツ

    こちらのコンテンツは
    会員登録後ご利用いただけます。

    ログイン/新規登録 THK オンラインサービスの詳細はこちら

    ポイント① 便利な機能

    • 製品の比較がしやすい ハイライト機能
    • 何度でも見返せる お気に入り機能

    ポイント② 限定コンテンツ

    製品 コンテンツ
    LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
    ボールねじ 軸方向すきま/軸の最大製作長さ ···
    アクチュエータ 可動部質量 ···

オプション対応

防塵

  • 材質、表面処理
  • 防塵

潤滑

  • 潤滑
  • 潤滑装置QZ

表示結果

詳細情報

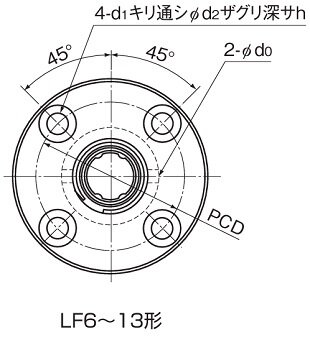

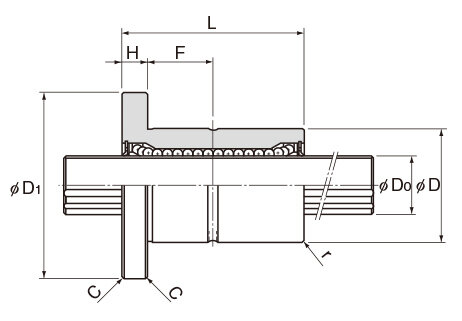

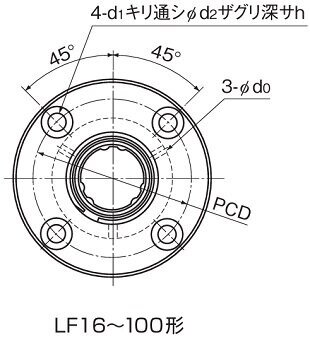

寸法図・寸法表
オプション対応

詳細情報

寸法図・寸法表

寸法表に関する注意事項
  • 注) ○:高温仕様対応可能形番(金属製リテーナ、使用温度100℃まで)

  • 注) MA.1は上図に示すようにスプラインナットを1個使用したときの軸方向許容モーメント値です。

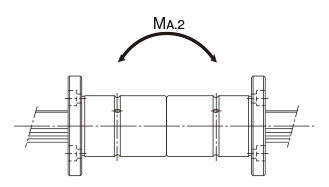

    MA.2は上図に示すようにスプラインナットを2個密着したときの軸方向許容モーメント値です。
    ボールスプライン軸の精度別最大長さについては、各形番の詳細情報「精度別最大製作長さ」をご参照ください。

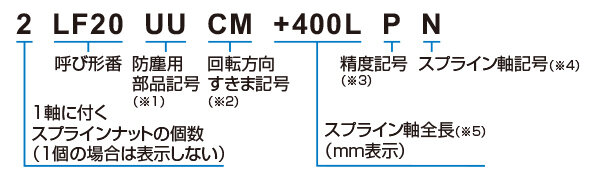

呼び形番の構成例

(※1) オプション:防塵参照
(※2) 予圧の選定参照
(※3) 各形番の詳細情報「精度規格」参照
(※4) 各形番の詳細情報「スプライン軸」参照
(※5) 各形番の詳細情報「精度別最大製作長さ」参照

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

  • 製品の比較がしやすい ハイライト機能
  • 何度でも見返せる お気に入り機能

ポイント② 限定コンテンツ

製品 コンテンツ
LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ 軸方向すきま/軸の最大製作長さ ···
アクチュエータ 可動部質量 ···

オプション対応

詳細情報をツールで確認

詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
(「Designerは旧 最適品選定ツールです)
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。

呼び形番Designer*寿命計算*CAD
ダウンロード*
カタログ
ダウンロード
取扱説明書
ダウンロード
LF 6
LF 8
LF 10
LF 13
LF 16
LF 20
LF 25
LF 30
LF 40
LF 50

*印はゲスト会員はご利用いただけません。
