総ボールタイプ中トルク形ボールスプライン コンパクト LFK-X形

LF-X形のフランジを4箇所平取りしたタイプです。丸フランジ形に比べ芯高さが低く済み、コンパクトな設計が可能です。LFK-XL形は、LFK-X形の許容を超えたトルクやオーバーハング荷重、モーメントがかかる場合に適しています。

  • 軽量
  • コンパクト
  • 中トルク形
  • フランジタイプ
  • 中実スプライン軸
  • 中空スプライン軸

スプライン軸径ø : 5,6,8,10,13,16,20,25,30

種類

特長タグをハイライトする

  • 軽量
  • コンパクト
  • 中トルク形
  • フランジタイプ
  • 中実スプライン軸
  • 中空スプライン軸
LFK-X形
  • 軽量
  • コンパクト
  • 中トルク形
  • フランジタイプ
  • 中実スプライン軸
  • 中空スプライン軸

基本定格荷重(kN):基本動定格荷重 0.56〜20.8 / 基本静定格荷重 0.85〜34.0
スプライン軸径ø : 5,6,8,10,13,16,20,25,30

特長

コンパクトな設計が可能

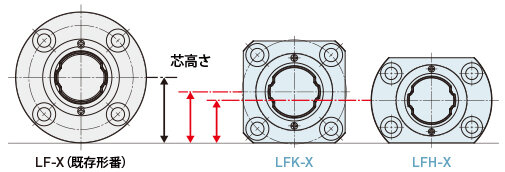

LFK-X形,LFH-X形は、既存形番であるLF-X形よりも芯高さが低く設計されており、取付周辺部品のコンパクト化が可能です。

軽量化

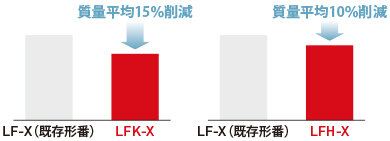

フランジ形状の違いにより、丸フランジであるLF-X形よりもスプラインナット質量が軽量化されており、装置の軽量化が可能です。

形番ごとの詳細情報
