総ボールタイプ中トルク形ボールスプラインコンパクト LT-X形 / LT-XL形 LT-X形 / LT-XL形

LT-X形はスプラインナット外径がストレートな円筒形状です。キー溝^※を用いてハウジングとの固定やトルク伝達が可能です。LT3X～6X形は防錆性能に優れているステンレス鋼を採用しています。
LT-XL形はLT-X形と同一外径でナットを長くしたタイプです。呼び軸径は＃5,6,8です。LT-X形の許容を超えたトルクやオーバーハング荷重、モーメントがかかる場合に適しています。LT5XL、LT6XL形は防錆性能に優れているステンレス鋼を採用しています。
※LT3X、LT3XD、LT4X形は皿もみです。

コンパクト
中トルク形
円筒タイプ
中実スプライン軸
中空スプライン軸

基本定格荷重(kN)：基本動定格荷重 0.26〜20.8 ／基本静定格荷重 0.48〜34.0
スプライン軸径ø : 3,4,5,6,8,10,13,16,20,25,30

製品取扱い上の注意事項

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

詳細情報

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

オプション対応

材質、表面処理
防塵

潤滑
潤滑装置QZ

選択した項目を表示する

表示結果

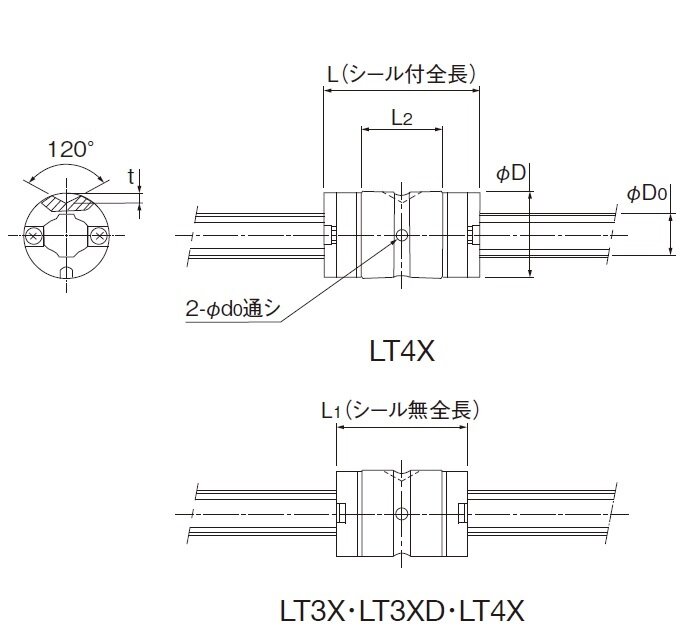

詳細情報: 寸法図・寸法表

オプション対応

詳細情報

寸法図・寸法表

寸法表に関する注意事項

注）　スプラインナットの質量は、シールなしの質量です。
ご使用の際はスプライン軸強度の検討をご確認ください。
注）　LT3X、LT3XD形は防塵シールがありません。また、LT3X、LT3XDは給脂穴がありません。

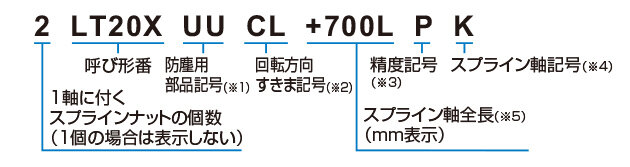

呼び形番の構成例
