総ボールタイプ中トルク形ボールスプライン 中トルク形 LT形 LT形

スプラインナット外径が、ストレート円筒形状でトルクを伝達する場合に、キーを打込んで使用する最もコンパクトなタイプです。

  • 中トルク形
  • 円筒タイプ
  • 中実スプライン軸
  • 中空スプライン軸

基本定格荷重(kN):基本動定格荷重 0.44〜136.2 / 基本静定格荷重 0.61〜195
スプライン軸径ø : 4,5,6,8,10,13,16,20,25,30,40,50,60,80,100

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

  • すべて選択
  • すべて選択解除

詳細情報

    THK オンラインサービス
    会員限定コンテンツ

    こちらのコンテンツは
    会員登録後ご利用いただけます。

    ログイン/新規登録 THK オンラインサービスの詳細はこちら

    ポイント① 便利な機能

    • 製品の比較がしやすい ハイライト機能
    • 何度でも見返せる お気に入り機能

    ポイント② 限定コンテンツ

    製品 コンテンツ
    LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
    ボールねじ 軸方向すきま/軸の最大製作長さ ···
    アクチュエータ 可動部質量 ···

オプション対応

潤滑

  • 潤滑
  • 潤滑装置QZ

防塵

  • 材質、表面処理
  • 防塵

表示結果

詳細情報
寸法図・寸法表
オプション対応

詳細情報

寸法図・寸法表

寸法表に関する注意事項
  • 注) LT4,5形はリテーナを使用していませんのでスプラインナットから軸を抜かないでください。(ボールが脱落します)
    ○:高温仕様対応可能形番(金属製リテーナ、使用温度100℃まで)

  • 注) MA.1は上図に示すようにスプラインナットを1個使用したときの軸方向許容モーメント値です。
    MA.2は上図に示すようにスプラインナットを2個密着したときの軸方向許容モーメント値です。
    ボールスプライン軸の精度別最大長さについては、各形番の詳細情報「精度別最大製作長さ」をご参照ください。

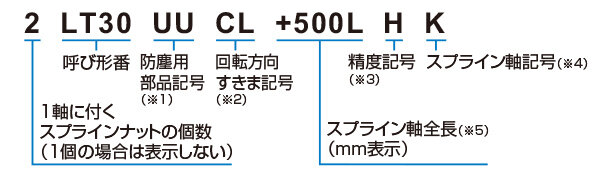

呼び形番の構成例

(※1) オプション:防塵参照
(※2) 予圧の選定参照
(※3) 各形番の詳細情報「精度規格」参照
(※4) 各形番の詳細情報「スプライン軸」参照
(※5) 各形番の詳細情報「精度別最大製作長さ」参照
