ロータリーボールスプラインサポートベアリング付タイプロータリー LTR-A形 LTR-A形

スプラインナットの外周にサポートベアリングをダイレクトに組込んだコンパクトなユニットタイプで、LTR形のコンパクトタイプです。

基本定格荷重(kN)：基本動定格荷重 1.47〜37.8 ／基本静定格荷重 2.55〜60.5
スプライン軸径ø : 8,10,16,20,25,32,40

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ポイント① 便利な機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

表示結果

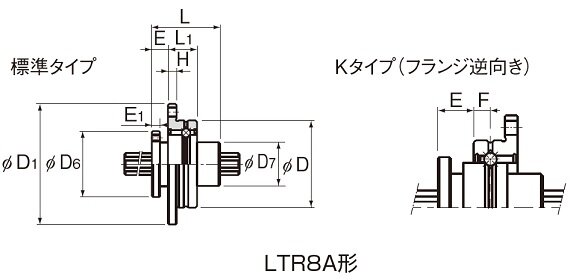

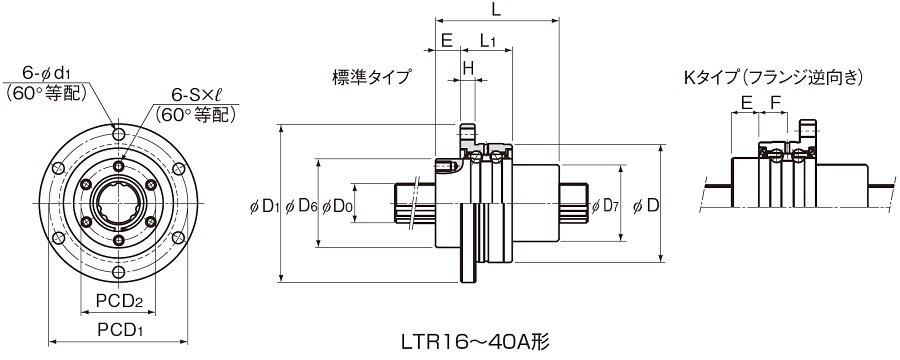

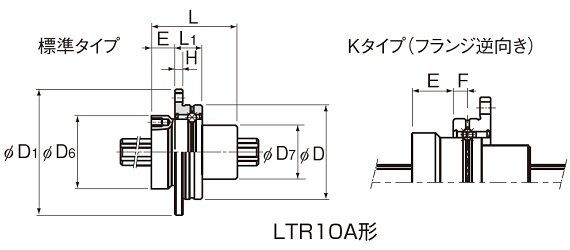

注）　M_Aは下図に示すようにスプラインナット1個のときの軸方向許容モーメント値です。
ボールスプライン軸の精度別最大長さについては、各形番の詳細情報「精度別最大製作長さ」をご参照ください。

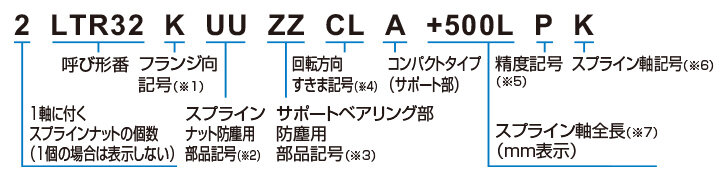

(※1) 無記号:標準 K:フランジ逆向き
(※2) オプション：防塵参照
(※3) オプション：防塵参照
(※4) 予圧の選定参照
(※5) 各形番の詳細情報「精度規格」参照
(※6) 各形番の詳細情報「スプライン軸」参照
(※7) 各形番の詳細情報「精度別最大製作長さ」参照
