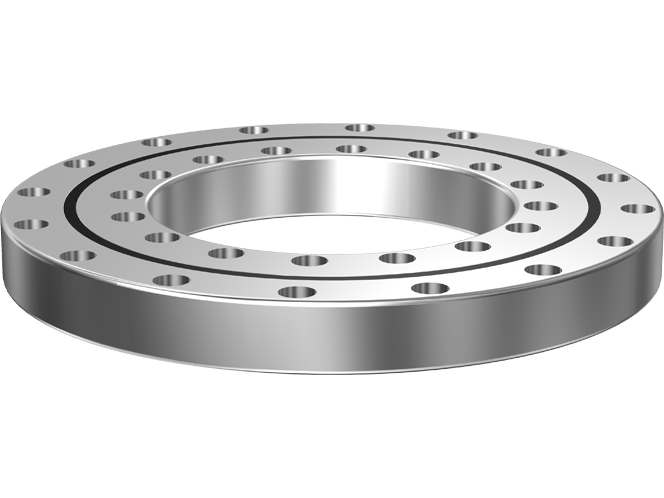

複列アンギュラリング複列アンギュラローラーリング RW形

複列化によるローラー数増加により、高剛性・高精度を実現しました。
高剛性かつよろめき精度規定により、複合加工機の回転機構に最適です。

製品取扱い上の注意事項

種類

特長タグをハイライトする

基本定格荷重(ラジアル）（kN)：基本動定格荷重 58.4〜214 ／基本静定格荷重 158〜647

特長

高剛性

ローラー数増加により、高い剛性を実現

RW形は転動面の複列化と小径ローラーの採用により、ローラー数を増加させました。そのため、弊社同内径・外径の従来クロスローラーリングよりも高剛性を実現しました。

高精度

2µmのよろめき精度により、高い回転精度に対応できます

RW形は加工位置や測定位置などの実際の作業位置での振れ精度(よろめき精度)の規定が可能です。

組付けしやすい構造

内外輪に取付け穴を設け、設計工数・部品点数を削減

RW形は内外輪に取付け穴を設け、製品を取付けるために必要な周辺部品を削減し、軸やハウジングへの直接固定を可能にしました。

ラインナップ

単位:mm


呼び形番	内径	外径
RW228	160	295
RW297	210	380
RW445	350	540

形番ごとの詳細情報

寸法図・寸法表
