高速ローラーリング

RT形は転動体にローラーを使用しているため、高い剛性を有しております。また、高速旋回に適したアキシアル2列ラジアル1列にローラーを配列しております。本製品は内輪回転・外輪回転の両方で使用できます。

種類

特長タグをハイライトする

RT形は転動体にローラーを使用しているため、高い剛性を有しております。また、高速旋回に適したアキシアル2列ラジアル1列にローラーを配列しております。

本製品は内輪回転・外輪回転の両方で使用できます。

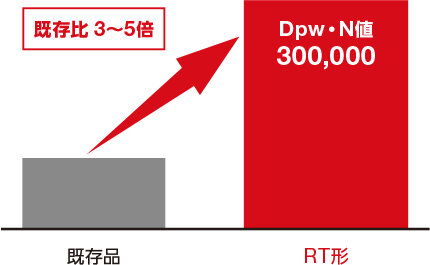

高速旋回に適したローラー接触構造を採用し、回転時の発熱を抑制することでDpw・N値300,000を実現しました。

単位：min^－1

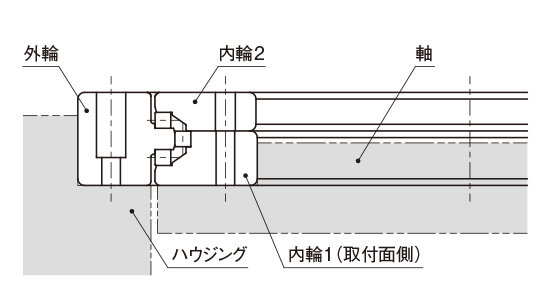

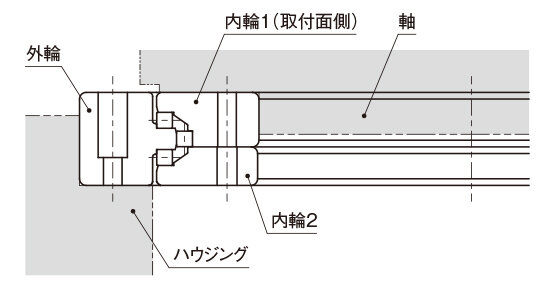

内外輪に取付穴を設けることで、軸やハウジングへの直接固定を可能にしました。そのため、製品を組付けるために必要な周辺部品を削減することが可能です。また、お客様の装置への組付け方法によって、内輪の取付面の向きをご選択いただけます。

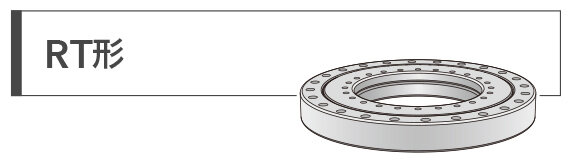

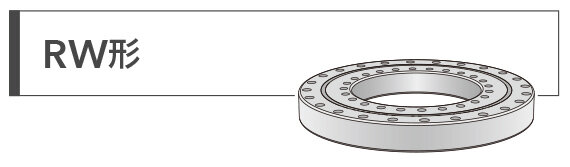

複合加工機の回転テーブルに適した高速ローラーリングRT形と複列アンギュラローラーリングRW形は内外径・幅寸法、取付穴位置が同一ですので、仕様に応じてご選択いただけます。

高速［Dpw・N値300,000］

優れた高速旋回性能により、回転テーブルを高速化することが可能でタクトタイム短縮に貢献。旋削加工にも対応可能。

高剛性

複列化によるローラー数増加により、高剛性を実現。複合加工機の回転テーブルに適した製品。

外形寸法比較

単位：mm

RT形呼び形番	RW形呼び形番	内径	外径	幅
RT228	RW228	160	295	35
RT297	RW297	210	380	40
RT445	RW445	350	540	50
RT665	※ RW665	580	750	60
