高速ローラーリング 高速ローラーリング RT形 RT形
優れた高速旋回性能により、回転テーブルを高速化すること
が可能でタクトタイム短縮に貢献。旋削加工にも対応可能。
基本定格荷重(kN)：基本動定格荷重 41.7～187 ／ 基本静定格荷重 90.6～548
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
表示結果
- 詳細情報
- 寸法図・寸法表
詳細情報

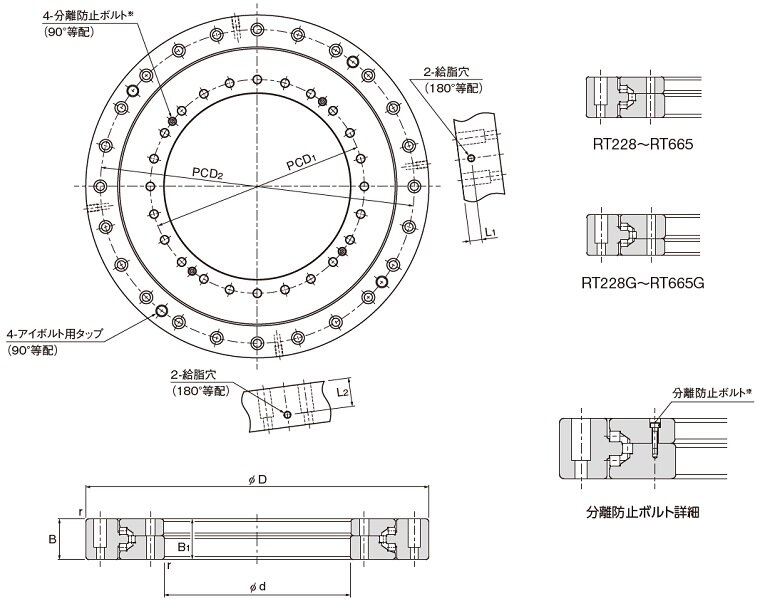

寸法図・寸法表
-
※

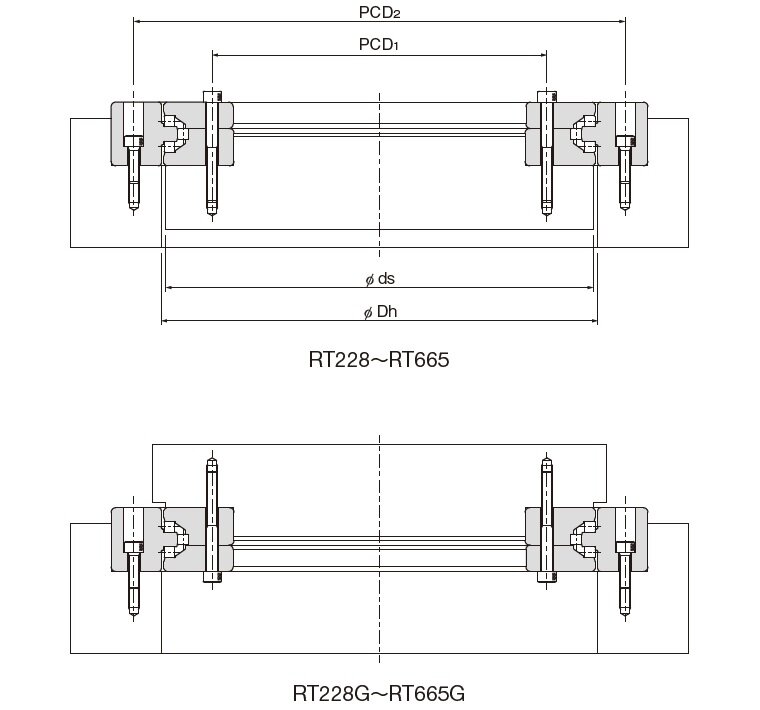

分離防止ボルトによって内輪が分離しないようになっています。使用ボルトは注意事項をご確認ください。
-
※1
ローラーリング内径・外径の寸法許容差は、ローラーリング内径およびローラーリング外径の2点測定によって得られた最大直径と最小直径の算術平均値です。
-
※2
内外輪にアイボルト用のねじ部を設けております。こちらは運搬に使用いただけます。運搬の際には、必ず4点で吊り上げてご使用ください。
-
注）
本カタログに掲載外のサイズをご検討の際は、THKにお問い合わせください。
寸法表に関する注意事項
オプション
-
※
標準オプション以外の潤滑用付属部品（配管継手、グリースニップル）の添付も可能です。
必要な場合はTHKにお問い合わせください。（その他の潤滑用付属部品の詳細は総合カタログの『潤滑関連製品』の項目をご参照ください）

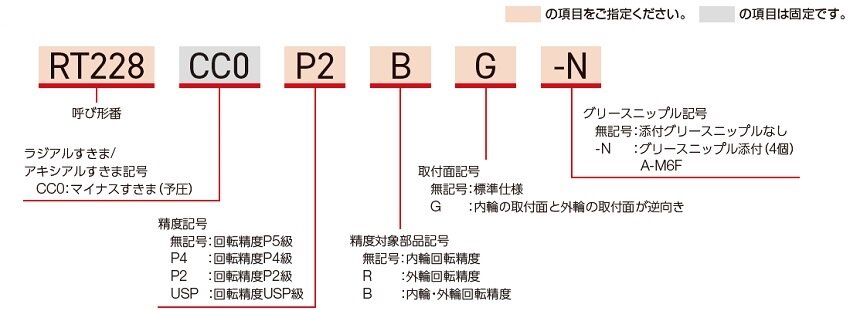

呼び形番の構成例
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| 呼び形番 | Designer* | 寿命計算* | CAD ダウンロード |
カタログ ダウンロード |
取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| RT228 |
 |
 |
 |
 |
 |
| RT297 |
|
|
|||
| RT445 |
|
|
|||
| RT665 |
|
|
*印はゲスト会員はご利用いただけません。
