総ボールタイプ KR コンパクト KR15 KR15 A/B モータ折返し カバー付き

A:KR形の代表形番です。
B:KR-A形のインナブロックを2個付きにしたタイプで、高剛性・高負荷容量を実現したタイプです。

  • 高剛性
  • 高精度
  • 4方向等荷重形
  • ロングブロック(LMガイドアクチュエータ)
  • 省スペース

LMガイド部 基本定格荷重(N):基本動定格荷重 1930 / 基本静定格荷重 3450

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

  • すべて選択
  • すべて選択解除

詳細情報

    THK オンラインサービス
    会員限定コンテンツ

    こちらのコンテンツは
    会員登録後ご利用いただけます。

    ログイン/新規登録 THK オンラインサービスの詳細はこちら

    ポイント① 便利な機能

    • 製品の比較がしやすい ハイライト機能
    • 何度でも見返せる お気に入り機能

    ポイント② 限定コンテンツ

    製品 コンテンツ
    LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
    ボールねじ 軸方向すきま/軸の最大製作長さ ···
    アクチュエータ 可動部質量 ···

オプション対応

防塵

  • ジャバラ(KR用)
  • ジャバラ(SKR用)

潤滑

  • 潤滑装置QZ(KR用)
  • 潤滑装置QZ(SKR用)

その他

  • センサ(KR用)
  • 中間フランジ(直結)(KR用)
  • 中間フランジ(折返し)(KR用)
  • XYブラケット(KR用)
  • センサ(SKR用)
  • 中間フランジ(直結)(SKR用)
  • 中間フランジ(折返し)(SKR用)
  • XYブラケット(SKR用)

表示結果

詳細情報

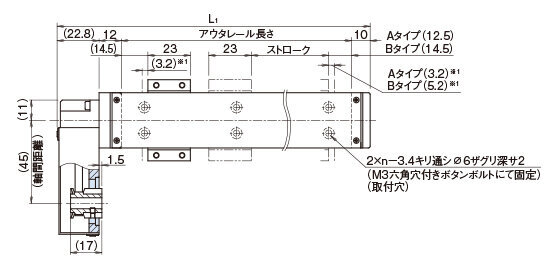

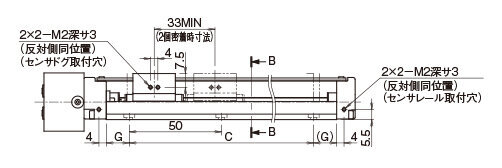

寸法図・寸法表
