1. トップ
  2. 製品情報
  3. LMガイドアクチュエータ
  4. 総ボールタイプ KR
  5. コンパクト KR30H
  6. KR30H C／D モータ折返し カバー付き

総ボールタイプ KR コンパクト KR30H KR30H C／D モータ折返し カバー付き

C:KR-A形のインナブロックの全長を短くし、ストロークを伸ばしたタイプです。
（ 適用形番：KR30H、33、45H、46形）
D:KR-C形のインナブロックを2個付きにしたタイプで、装置に適したブロック間スパンをとることができるため、高い剛性が得られます。
（ 適用形番：KR30H、33、45H、46形）

  • 高剛性
  • 高精度
  • 4方向等荷重形
  • ショートブロック(LMガイドアクチュエータ)
  • 省スペース

LMガイド部 基本定格荷重(N)：基本動定格荷重 4900 ／ 基本静定格荷重 10000

製品取扱い上の注意事項

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

  • すべて選択
  • すべて選択解除

詳細情報

    THK オンラインサービス
    会員限定コンテンツ

    こちらのコンテンツは
    会員登録後ご利用いただけます。

    ログイン/新規登録 THK オンラインサービスの詳細はこちら

    ポイント① 便利な機能

    • 製品の比較がしやすい ハイライト機能
    • 何度でも見返せる お気に入り機能

    ポイント② 限定コンテンツ

    製品 コンテンツ
    LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
    ボールねじ 軸方向すきま/軸の最大製作長さ ···
    アクチュエータ 可動部質量 ···

オプション対応

防塵

  • ジャバラ（KR用）
  • ジャバラ（SKR用）

潤滑

  • 潤滑装置QZ（KR用）
  • 潤滑装置QZ（SKR用）

その他

  • センサ（KR用）
  • 中間フランジ（直結）（KR用）
  • 中間フランジ（折返し）（KR用）
  • XYブラケット（KR用）
  • センサ（SKR用）
  • 中間フランジ（直結）（SKR用）
  • 中間フランジ（折返し）（SKR用）
  • XYブラケット（SKR用）
選択した項目を表示する
選択した項目を表示する

表示結果

詳細情報

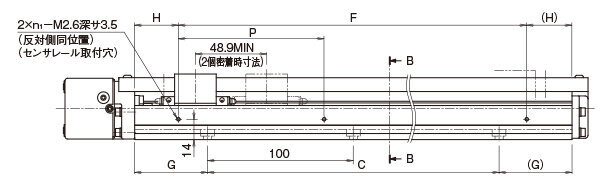

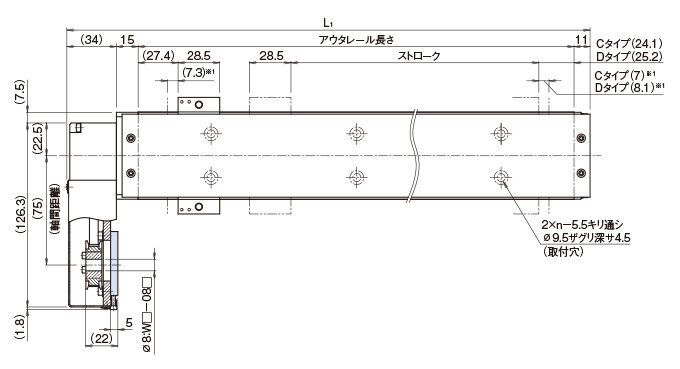

寸法図・寸法表
オプション対応

詳細情報

寸法図・寸法表

  • ※1　 メカストッパからストローク開始位置までの寸法です。

※ インナブロック2個密着時の値です。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

  • 製品の比較がしやすい ハイライト機能
  • 何度でも見返せる お気に入り機能

ポイント② 限定コンテンツ

製品 コンテンツ
LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ 軸方向すきま/軸の最大製作長さ ···
アクチュエータ 可動部質量 ···

オプション対応

詳細情報をツールで確認

詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。

ストローク（mm）
（メカストッパ間ストローク）Cタイプ / Dタイプ		Designer*寿命計算*CAD
ダウンロード*		カタログ
ダウンロード		取扱説明書
ダウンロード
70（84.3）/20（35.4）
120（134.3）/70（85.4）
220（234.3）/170（185.4）
320（334.3）/270（285.4）
420（434.3）/370（385.4）
520（534.3）/470（485.4）

*印はゲスト会員はご利用いただけません。

製品検索

製品検索

閉じる
