総ボールタイプ KR コンパクト KR46 KR46 C／D モータ直結カバー無し

C:KR-A形のインナブロックの全長を短くし、ストロークを伸ばしたタイプです。
（適用形番：KR30H、33、45H、46形）
D:KR-C形のインナブロックを2個付きにしたタイプで、装置に適したブロック間スパンをとることができるため、高い剛性が得られます。
（適用形番：KR30H、33、45H、46形）

高剛性
高精度
4方向等荷重形
ショートブロック（LMガイドアクチュエータ）
省スペース

LMガイド部基本定格荷重(N)：基本動定格荷重 14000 ／基本静定格荷重 22700

製品取扱い上の注意事項

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

詳細情報

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

オプション対応

ジャバラ（KR用）
ジャバラ（SKR用）

潤滑装置QZ（KR用）
潤滑装置QZ（SKR用）

選択した項目を表示する

表示結果

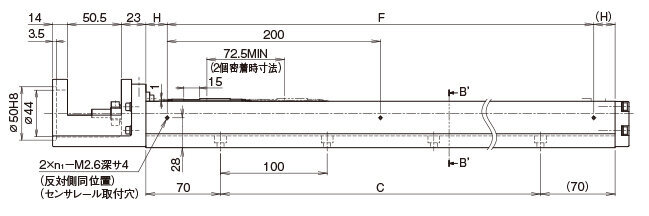

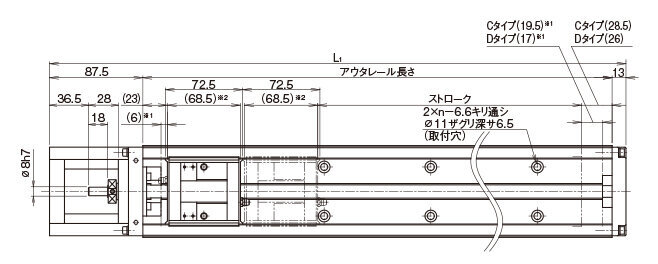

詳細情報: 寸法図・寸法表

オプション対応

詳細情報

寸法図・寸法表

※1　メカストッパからストローク開始位置までの寸法です。
※2　ストローク可能範囲を算出する際のショートブロック長さを示します。
KR46のショートブロック2個(Dタイプ、QZ無し)は密着時に141mm(2個合計)となります。

※ インナブロック2個密着時の値です。
