クロスローラーガイド・ボールガイド ケージずれ防止機構付き VRG形 VRG6ME
THK独自のラック&ピニオン機構により、ケージずれを防止し、安定した動作を実現します。既存VR形よりローラー数を増加させ、高い基本定格荷重を実現します。
基本定格荷重 kN ： 基本動定格荷重 16.4〜54.7 ／ 基本静定格荷重 23.0〜107
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
その他
- 専用取付 ボルト
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

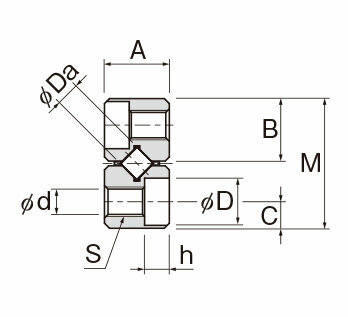

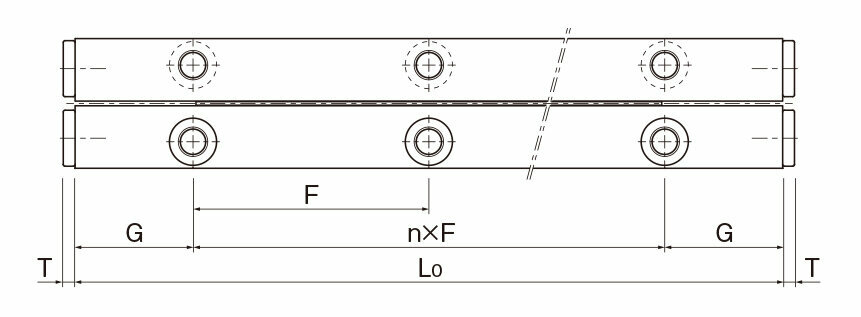

寸法図・寸法表

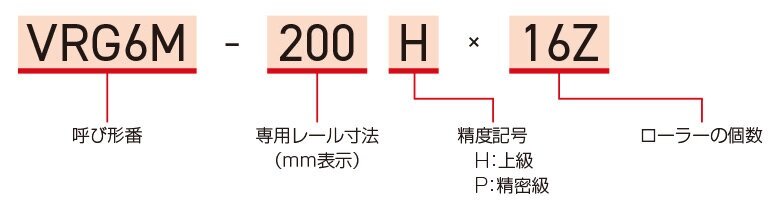

呼び形番の構成例
- 注）
寸法表中の基本定格荷重は、レール4本とケージ2本とを組合わせた状態の値です。
- 注）
呼び形番の1setは、レール4本とケージ2本とを組合わせた状態をいいます。
呼び形番内の記号Mは、レールがステンレス鋼であることを示しています。
ご発注時の注意点
[発注単位]
VRG形の発注単位1セットとは、レール4本とケージ2本とを組合わせた状態とし、発注例を以下の図で示しています。
