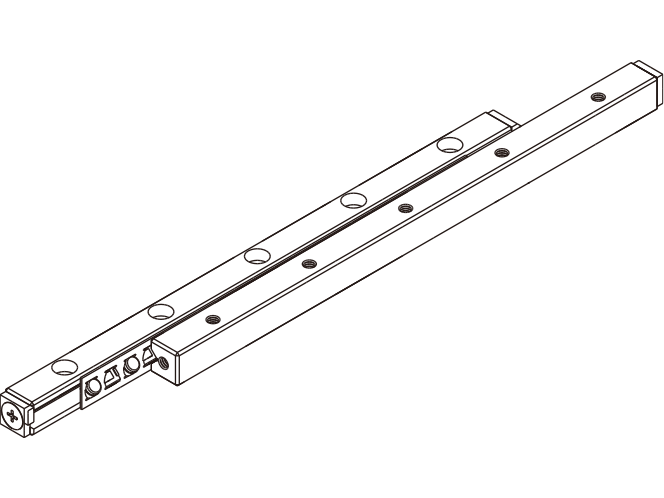

クロスローラーガイド・ボールガイド クロスローラーガイド VR形
VR形は、精密ローラーを交互に直交させて組込んだローラーケージを、専用レールに設けられた90°V溝転動面に組合わせて使用します。2列のクロスローラーガイドを平行に組付けることにより、4方向の荷重を負荷することができます。また、予圧が与えられるので、すきまがなく剛性の高い、しかも動きの軽いスライド機構が得られます。
種類
特長タグをハイライトする
- 高剛性
- 高耐食
- 長寿命
- 高剛性
- 高耐食
- 長寿命
基本定格荷重（ローラー1本あたり） kN ： 基本動定格荷重 0.152 ／ 基本静定格荷重 0.153
- 高剛性
- 高耐食
- 長寿命
基本定格荷重（ローラー1本あたり） kN ： 基本動定格荷重 0.276 ／ 基本静定格荷重 0.271
- 高剛性
- 高耐食
- 長寿命
基本定格荷重（ローラー1本あたり） kN ： 基本動定格荷重 0.639 ／ 基本静定格荷重 0.611
- 高剛性
- 高耐食
- 長寿命
基本定格荷重（ローラー1本あたり） kN ： 基本動定格荷重 1.38 ／ 基本静定格荷重 1.35
- 高剛性
- 高耐食
- 長寿命
基本定格荷重（ローラー1本あたり） kN ： 基本動定格荷重 3.78 ／ 基本静定格荷重 3.78
- 高剛性
- 高耐食
- 長寿命
基本定格荷重（ローラー1本あたり） kN ： 基本動定格荷重 9.53 ／ 基本静定格荷重 9.48
- 高剛性
- 高耐食
- 長寿命
基本定格荷重（ローラー1本あたり） kN ： 基本動定格荷重 17.6 ／ 基本静定格荷重 17.2
- 高剛性
- 高耐食
- 長寿命
基本定格荷重（ローラー1本あたり） kN ： 基本動定格荷重 27.9 ／ 基本静定格荷重 26.8
- 高剛性
- 高耐食
- 長寿命
基本定格荷重（ローラー1本あたり） kN ： 基本動定格荷重 40.9 ／ 基本静定格荷重 38.8
形番ごとの詳細情報
寸法図・寸法表
