クロスローラーガイド・ボールガイド クロスローラーガイド VR形 VR1
精密ローラーを交互に直交させて組込んだケージが、レールに設けられたV溝をストロークの1/2だけ移動するコンパクトで剛性の高い直動システムです。
基本定格荷重（ローラー1本あたり） kN ： 基本動定格荷重 0.152 ／ 基本静定格荷重 0.153
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
その他
- 専用取付 ボルト
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

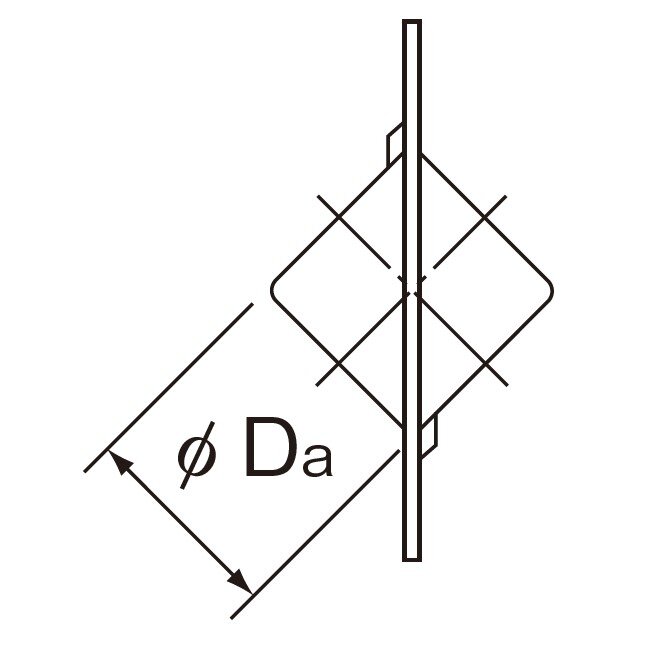

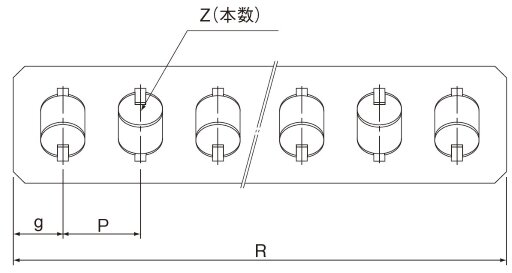

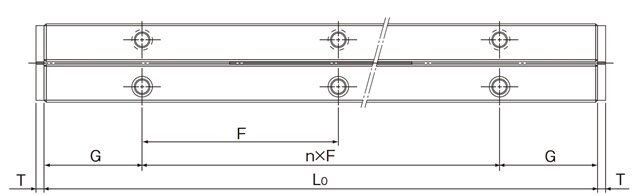

寸法図・寸法表
寸法表に関する注意事項
- 注） ボールケージと組合わせたボールガイドをご要望の場合はボールケージB形 をご参照のうえボール個数をご指定ください。
寸法表中の質量はレール1本の1mあたりの値を示します。
耐食性に優れたステンレス鋼製も製作します。(記号M 例 VR1M)
VR1の専用レールを固定するねじは、精密機器用十字穴付き小ねじ(0番小ねじ)を使用してください。
| 呼び形番 | 種類 | ねじの呼び×ピッチ |
|---|---|---|
| VR1用 | 0番なべ小ねじ(3種) | M1.4×0.3 |
日本写真機工業会団体規格 JCIS10-70
精密機器用十字穴付き小ねじ(0番小ねじ)

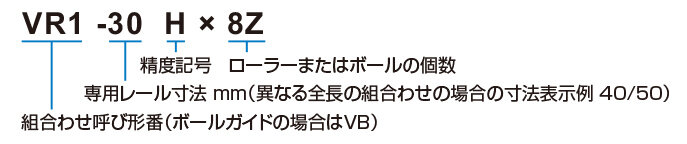

呼び形番の構成例
- 注） 上記呼び形番での1setとは、レール4本とケージ2本とを組合わせた状態をいいます。
ご発注時の注意点
[発注単位]
クロスローラーガイド、ボールガイドの1セットとは、レール4本とケージ2本とを組合わせた状態をいいます。
クロスローラーガイド・ボールガイドの発注例
- 注）
寸法表に記載されているレール、ケージの組合わせ以外をご希望の場合は、THKにお問い合わせください。
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
オプションは選択されていません。
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| 呼び形番 | Designer* | 寿命計算* | CAD ダウンロード* | カタログ ダウンロード | 取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| VR 1-20×5Z |  |  |  |  | |
| VR 1-30×7Z | | | |||
| VR 1-40×10Z | | | |||
| VR 1-50×13Z | | | |||
| VR 1-60×16Z | | | |||
| VR 1-70×19Z | | | |||
| VR 1-80×21Z | | |
*印はゲスト会員はご利用いただけません。
