クロスローラーガイド・ボールガイド クロスローラーガイド VR形 VR15

精密ローラーを交互に直交させて組込んだケージが、レールに設けられたV溝をストロークの1/2だけ移動するコンパクトで剛性の高い直動システムです。

  • 高剛性
  • 高耐食
  • 長寿命

基本定格荷重(ローラー1本あたり) kN : 基本動定格荷重 27.9 / 基本静定格荷重 26.8

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

  • すべて選択
  • すべて選択解除

詳細情報

    THK オンラインサービス
    会員限定コンテンツ

    こちらのコンテンツは
    会員登録後ご利用いただけます。

    ログイン/新規登録 THK オンラインサービスの詳細はこちら

    ポイント① 便利な機能

    • 製品の比較がしやすい ハイライト機能
    • 何度でも見返せる お気に入り機能

    ポイント② 限定コンテンツ

    製品 コンテンツ
    LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
    ボールねじ 軸方向すきま/軸の最大製作長さ ···
    アクチュエータ 可動部質量 ···

オプション対応

その他

  • 専用取付 ボルト

表示結果

詳細情報

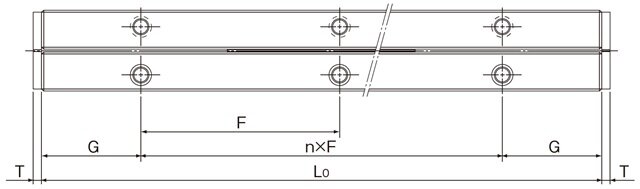

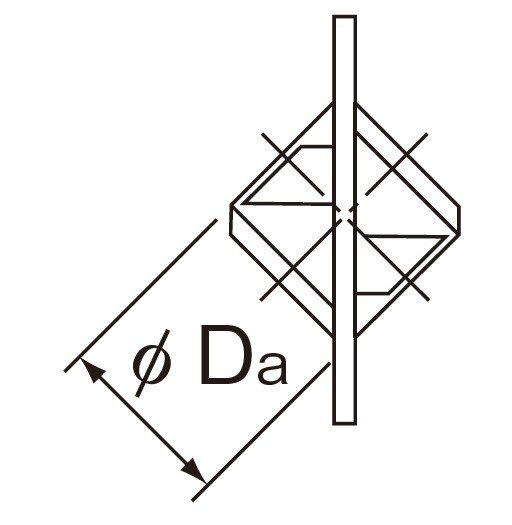

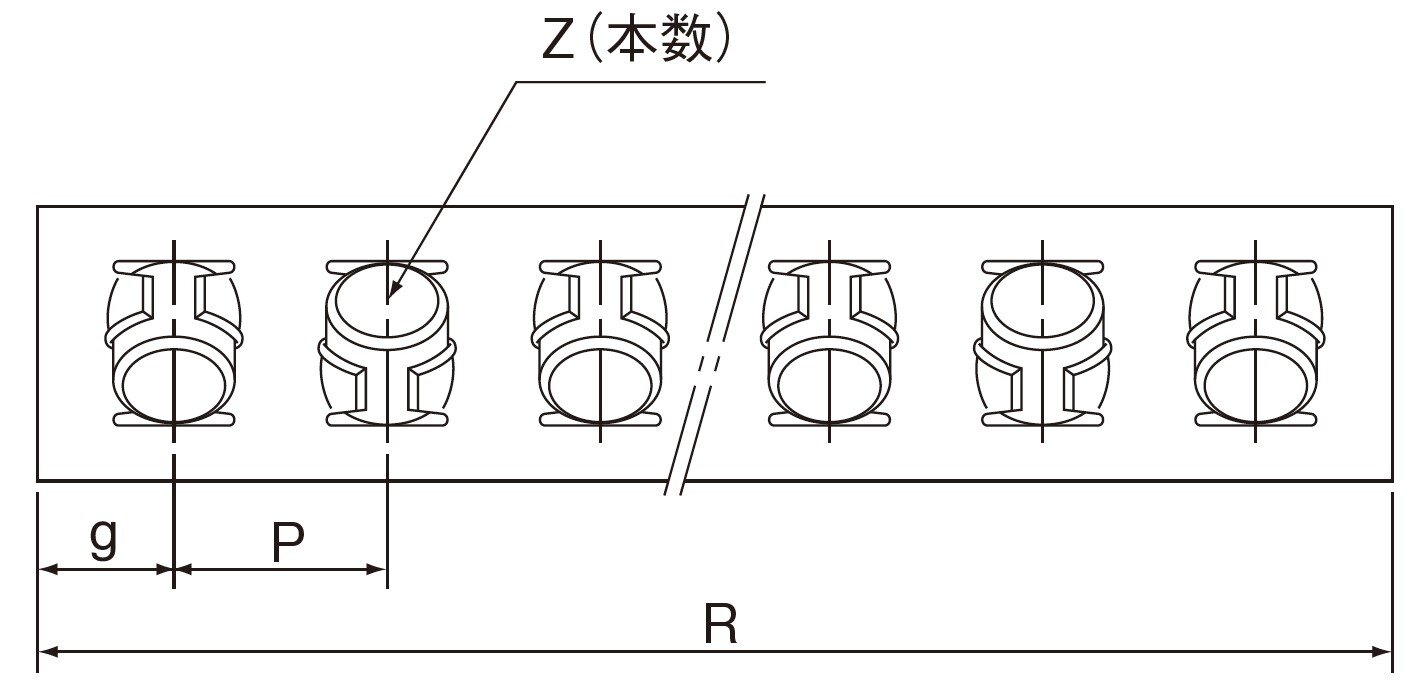

寸法図・寸法表
オプション対応

詳細情報

寸法図・寸法表

寸法表に関する注意事項
  • 注) 表中の( )内寸法はボールガイドの寸法を示します。
    ボールケージと組合わせたボールガイドをご要望の場合はボールケージB形をご参照のうえボール個数をご指定ください。



    寸法表中の質量はレール1本の1mあたりの値を示します。
    耐食性に優れたステンレス鋼製も製作します。(記号M 例 VR15M)

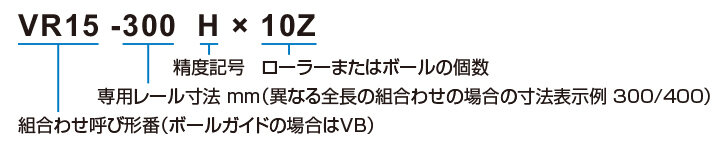

呼び形番の構成例
  • 注) なお、上記呼び形番での1setとは、レール4本とケージ2本とを組合わせた状態をいいます。
ご発注時の注意点

[発注単位]

クロスローラーガイド、ボールガイドの1セットとは、レール4本とケージ2本とを組合わせた状態をいいます。

クロスローラーガイド・ボールガイドの発注例

  • 注)

    寸法表に記載されているレール、ケージの組合わせ以外をご希望の場合は、THKにお問い合わせください。
