クロスローラーガイド・ボールガイド クロスローラーガイド VR形 VR2
精密ローラーを交互に直交させて組込んだケージが、レールに設けられたV溝をストロークの1/2だけ移動するコンパクトで剛性の高い直動システムです。
基本定格荷重(ローラー1本あたり) kN : 基本動定格荷重 0.276 / 基本静定格荷重 0.271

表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
- 製品の比較がしやすい ハイライト機能
- 何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
製品 | コンテンツ |
---|---|
LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
アクチュエータ | 可動部質量 ··· |
オプション対応
その他
- 専用取付 ボルト
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

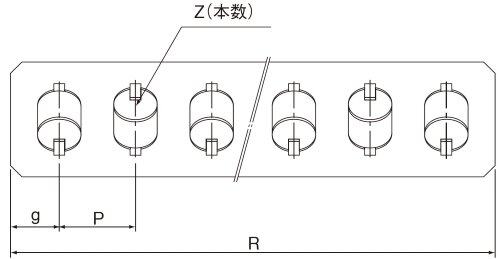

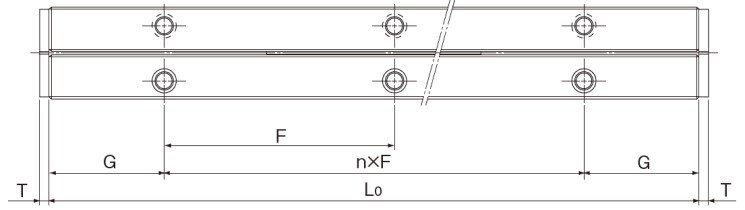

寸法図・寸法表




寸法表に関する注意事項
- 注) ボールケージと組合わせたボールガイドをご要望の場合はボールケージB形 をご参照のうえボール個数をご指定ください。
寸法表中の質量はレール1本の1mあたりの値を示します。
耐食性に優れたステンレス鋼製も製作します。(記号M 例 VR2M)
VR2の専用レールを固定するねじは、精密機器用十字穴付き小ねじ(0番小ねじ)を使用してください。
呼び形番 | 種類 | ねじの呼び×ピッチ |
---|---|---|
VR2用 | なべ小ねじ | M2×0.4 |
十字穴付き小ねじ JIS B 1111 (なべ小ねじ)

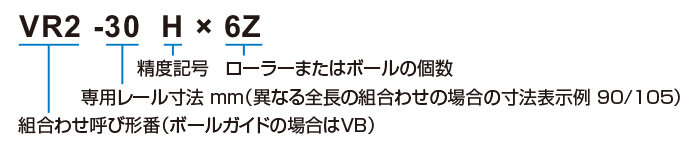

呼び形番の構成例

- 注) 上記呼び形番での1setとは、レール4本とケージ2本とを組合わせた状態をいいます。
ご発注時の注意点
[発注単位]
クロスローラーガイド、ボールガイドの1セットとは、レール4本とケージ2本とを組合わせた状態をいいます。
クロスローラーガイド・ボールガイドの発注例

- 注)
寸法表に記載されているレール、ケージの組合わせ以外をご希望の場合は、THKにお問い合わせください。
