クロスローラーガイド・ボールガイドクロスローラーガイド VR形 VR3

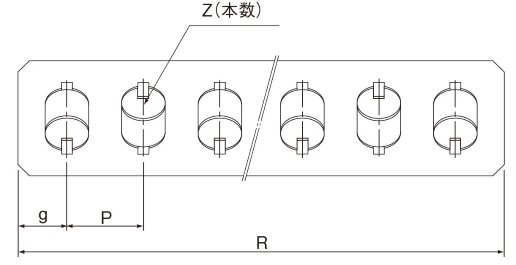

精密ローラーを交互に直交させて組込んだケージが、レールに設けられたV溝をストロークの1/2だけ移動するコンパクトで剛性の高い直動システムです。

基本定格荷重（ローラー1本あたり） kN ：基本動定格荷重 0.639 ／基本静定格荷重 0.611

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

テクニカルサポート
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ポイント① 便利な機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

表示結果

注）　ボールケージと組合わせたボールガイドをご要望の場合はボールケージB形をご参照のうえボール個数をご指定ください。

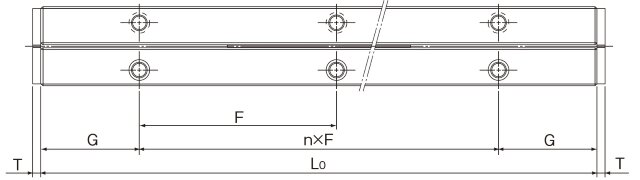

寸法表中の質量はレール1本の1mあたりの値を示します。
耐食性に優れたステンレス鋼製も製作します。(記号M 例 VR3M)
