定格荷重と定格寿命

各方向の定格荷重

VRT形、VRT-A形、VRU形の定格荷重は4方向（ラジアル方向・逆ラジアル方向・横方向）同等であり、その値は寸法表中のC、C₀として記載されています。

静的安全係数 f_S

クロスローラーテーブルの静止あるいは運動中に、振動・衝撃や起動停止による慣性力の発生などによって思わぬ外力が作用することが考えられます。こうした作用荷重に対して静的安全係数を考慮する必要があります。

fS	静的安全係数
C0	基本静定格荷重 （kN）

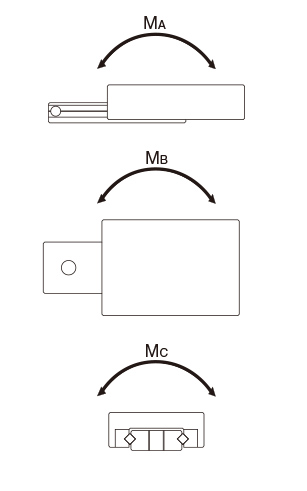

M0	静的許容モーメント （MA･MB･MC）
PC	計算荷重 （kN）
M	計算モーメント （kN）

静的安全係数の目安

表1に示す静的安全係数を使用条件における下限の目安としてください。

定格寿命の算出

THKでは、クロスローラーテーブルは100km定格寿命で定義しており、定格寿命（L₁₀）は基本動定格荷重（C）とクロスローラーテーブルに負荷する荷重（P_C）から次式により求められます。

L10	定格寿命 （km）
C	基本動定格荷重 （kN）
PC	計算ラジアル荷重 （kN）

定格寿命（L₁₀）の比較を行う際には、基本動定格荷重が50km、100kmのどちらで定義しているかを考慮する必要があり、必要に応じてISO 14728-1に基き基本動定格荷重の換算を行います。

ISOで規定されている基本動定格荷重の換算式：

C50	定格寿命が50kmとなる基本動定格荷重
C100	定格寿命が100kmとなる基本動定格荷重

使用条件を考慮した定格寿命の算出

実際の使用では稼動中に振動や衝撃を伴う場合が多いため、クロスローラーテーブルへの作用荷重の変動が考えられ正確に把握することは容易ではありません。また、使用環境温度も寿命に大きく影響します。
これらの条件を考慮すると、次式（2）により使用条件を考慮した定格寿命（L_10m）を算出することができます。

使用条件を考慮した係数α

α	使用条件を考慮した係数
fT	温度係数 （下記図1参照）
fW	荷重係数 （下記表2参照）

使用条件を考慮した定格寿命 L_10m

L10m	使用条件を考慮した定格寿命 （km）
C	基本動定格荷重 （kN）
PC	計算ラジアル荷重 （kN）

寿命時間の算出

定格寿命（L₁₀）が求められると、ストローク長さと毎分往復回数が一定の場合、寿命時間は次式により求められます。

Lh	寿命時間 （h）
ℓS	ストローク長さ （mm）
n1	毎分往復回数 （min-1）

f_T： 温度係数

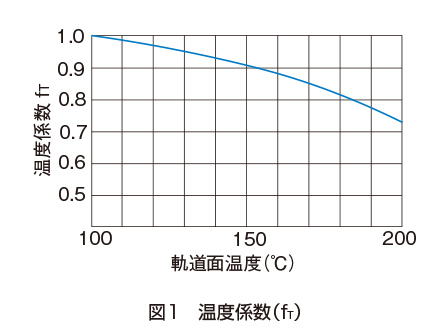

VRT形、VRT-A形、VRU形を使用する使用環境が100℃をこえるような高温の場合は、高温による悪影響を考慮して図1の温度係数を乗じます。

注） 使用環境温度が100℃をこえる場合はTHKにお問い合わせください。

f_W： 荷重係数
