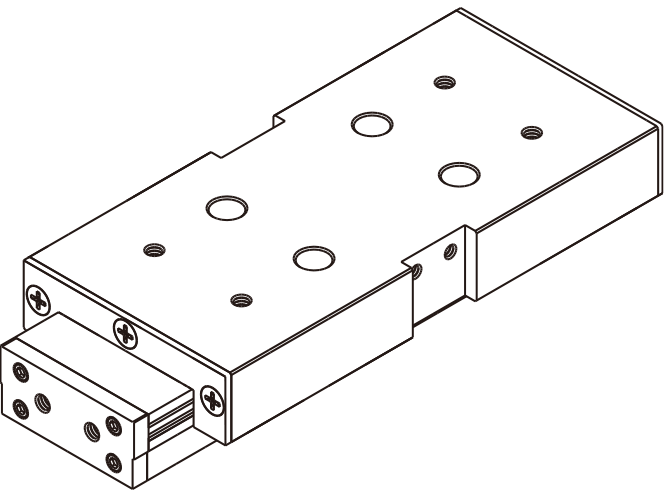

リニアボールスライド LSC形 LSC形

LSC形は、ベース内部に駆動用エアシリンダが内蔵されています。ベース端面に設けられた2箇所のポートからエアを供給することにより往復運動が得られます。シリンダは複動タイプのため、左右の移動速度をスピードコントローラで調整でき、シリンダおよびピストンは耐食性に優れたアルミニウム合金を使用、表面には耐摩耗性に優れた特殊処理を施し耐久性を向上させています。またケージがピニオンとラックの組合わせ機構のため、ケージがずれることなく使用できます。配管用のエアポートが片端面に配置されているため、狭いスペースや複雑な取付場所でも操作性が良く組付けが簡単です。
注)ストッパは、メカストッパとして使用しないでください。

  • 軽量
  • コンパクト
  • 高耐食
  • シリンダ付き
  • 低摩擦(その他直線案内運動)

基本定格荷重 kN : 基本動定格荷重 392〜794 / 基本静定格荷重 676〜1350

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

  • すべて選択
  • すべて選択解除

詳細情報

    THK オンラインサービス
    会員限定コンテンツ

    こちらのコンテンツは
    会員登録後ご利用いただけます。

    ログイン/新規登録 THK オンラインサービスの詳細はこちら

    ポイント① 便利な機能

    • 製品の比較がしやすい ハイライト機能
    • 何度でも見返せる お気に入り機能

    ポイント② 限定コンテンツ

    製品 コンテンツ
    LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
    ボールねじ 軸方向すきま/軸の最大製作長さ ···
    アクチュエータ 可動部質量 ···

表示結果

詳細情報

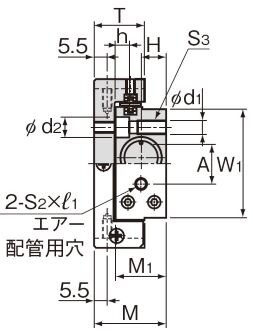

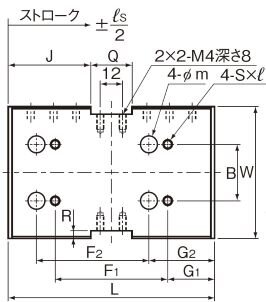

寸法図・寸法表

詳細情報

寸法図・寸法表

寸法表に関する注意事項
  • 注) MA、MB、MCは上図に示すようにスライダ1個の場合の許容モーメント値です。

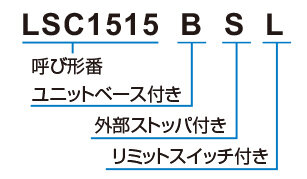

呼び形番の構成例
  • 注) LSC1015形のユニットベースおよび外部ストッパ、リミットスイッチ付きは用意してありません。
    スピードコントローラはオプションとなります。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

  • 製品の比較がしやすい ハイライト機能
  • 何度でも見返せる お気に入り機能

ポイント② 限定コンテンツ

製品 コンテンツ
LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ 軸方向すきま/軸の最大製作長さ ···
アクチュエータ 可動部質量 ···

詳細情報をツールで確認

詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
(「Designerは旧 最適品選定ツールです)
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。

呼び形番Designer*寿命計算*CAD
ダウンロード*
カタログ
ダウンロード
取扱説明書
ダウンロード
LSC 1015
LSC 1515
LSC 1530
LSC 1550

*印はゲスト会員はご利用いただけません。
