ユーティリティスライド ATG形 ATG22形
ユーティリティスライドATG形は、物流、鉄道分野の要求に応えるため、THKがLMガイドで培ってきた技術と従来のスライドレールのメリットを活かし、許容荷重の向上、長寿命化を実現しました。
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
表示結果
- 詳細情報

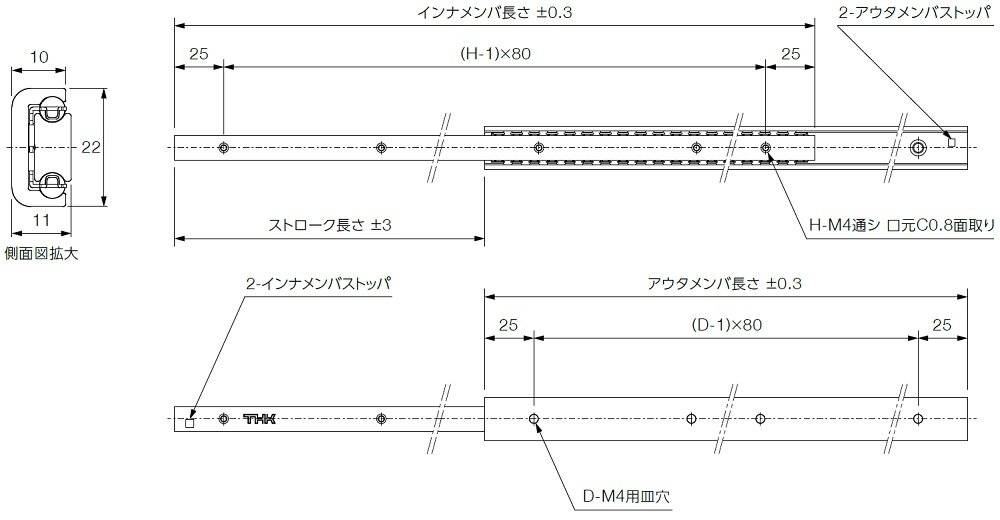

- 寸法図・寸法表
詳細情報
寸法図・寸法表
寸法表に関する注意事項
- 注1）許容荷重･質量は製品2本を1組としたときの値になります。
- 注2）標準長以外、最大標準長を超える長さ、特殊長さもしくは特殊ストロークをご要望の場合、THKにお問い合わせください。

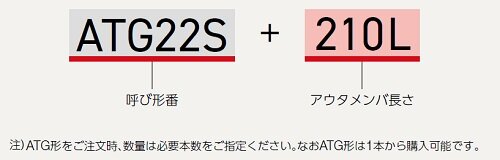

呼び形番の構成例
組み合わせ例
※組み合わせについては、受注対応としていますので、THKにお問い合わせください。
