ユーティリティスライド Advanced Wheel Guide AWG-RAタイプ

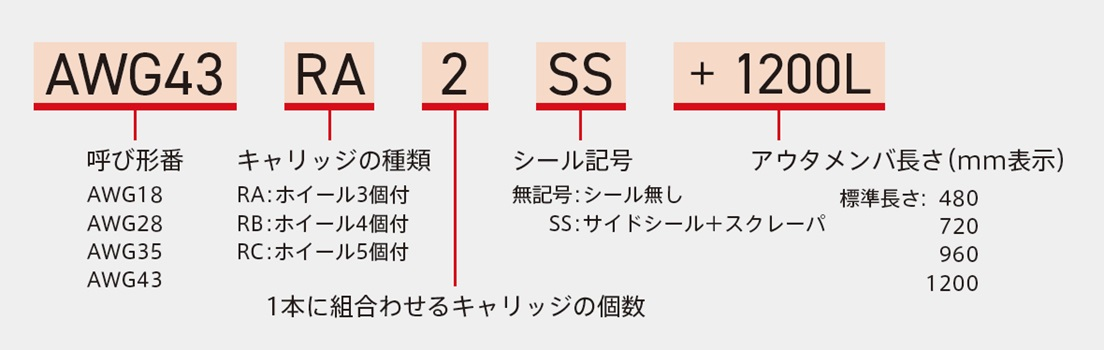

本製品はアウタメンバと、ホイールを装着したキャリッジで構成されるユーティリティスライドです。
AWG-RAタイプはホイール3個付きとなります。

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ポイント① 便利な機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

表示結果

※

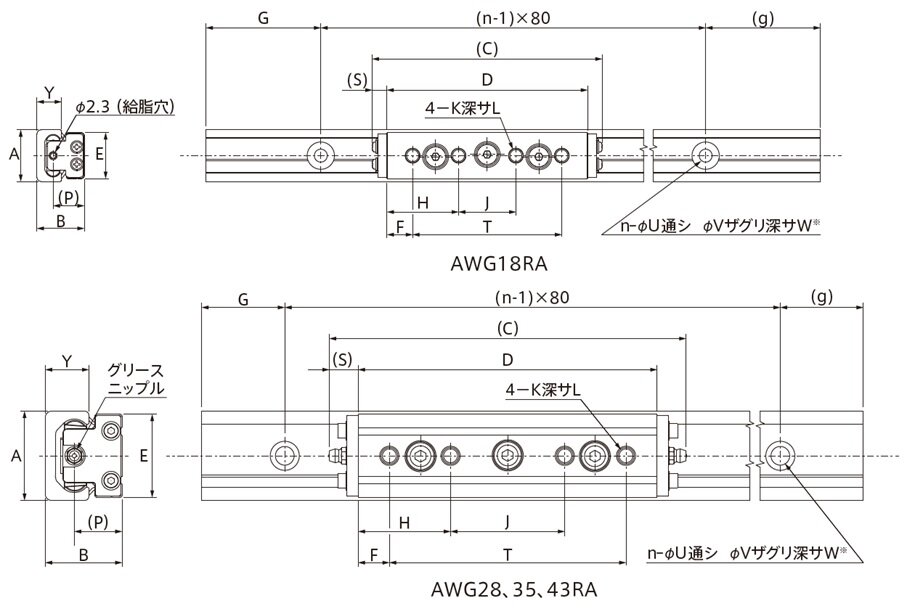

アウタメンバ長さに合わせて取付穴個数nをご設定ください。(標準長さにおける取付穴個数nは「アウタメンバ標準長さ」を参照)
注)
取付姿勢は壁掛け2本対向使用が基本ですが、基本静定格荷重・質量はキャリッジ１個・アウタメンバ１本の時の数値です。
基本静定格荷重はラジアル荷重を負荷できるホイール個数を考慮した数値です。
(「ホイール接触位置と最大負荷ホイール荷重」参照）
AWG18形はアウタメンバ固定用に超低頭ボルトが付属いたします。AWG28～43形は低頭ボルトをご用意ください。詳細は「締付トルク表」をご参照ください。
