ユーティリティスライド Advanced Wheel Guide AWG-RBタイプ

本製品はアウタメンバと、ホイールを装着したキャリッジで構成されるユーティリティスライドです。
AWG-RBタイプはホイール4個付きとなります。

  • サーキュラーアーク溝
  • 高負荷

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

  • すべて選択
  • すべて選択解除

詳細情報

    THK オンラインサービス
    会員限定コンテンツ

    こちらのコンテンツは
    会員登録後ご利用いただけます。

    ログイン/新規登録 THK オンラインサービスの詳細はこちら

    ポイント① 便利な機能

    • 製品の比較がしやすい ハイライト機能
    • 何度でも見返せる お気に入り機能

    ポイント② 限定コンテンツ

    製品 コンテンツ
    LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
    ボールねじ 軸方向すきま/軸の最大製作長さ ···
    アクチュエータ 可動部質量 ···

表示結果

詳細情報

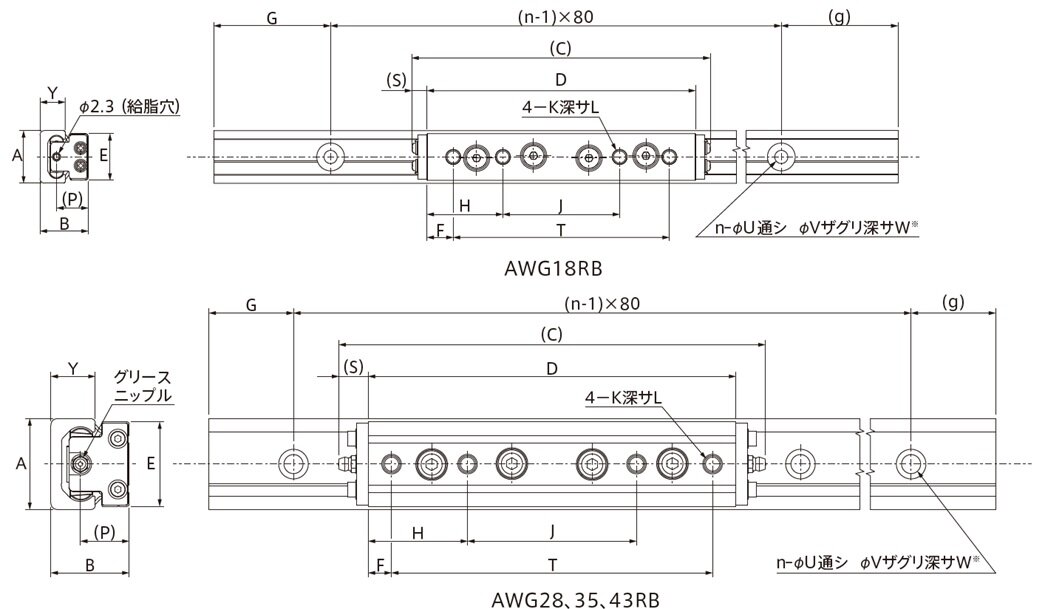

寸法図・寸法表

詳細情報

寸法図・寸法表

  • n:アウタメンバ取付穴個数
    アウタメンバ長さに合わせて ご設定ください

寸法表に関する注意事項
  • 取付姿勢は壁掛け2本対向使用が一般ですが、基本静定格荷重・質量はキャリッジ1個・アウタメンバ1本の時の値になります。

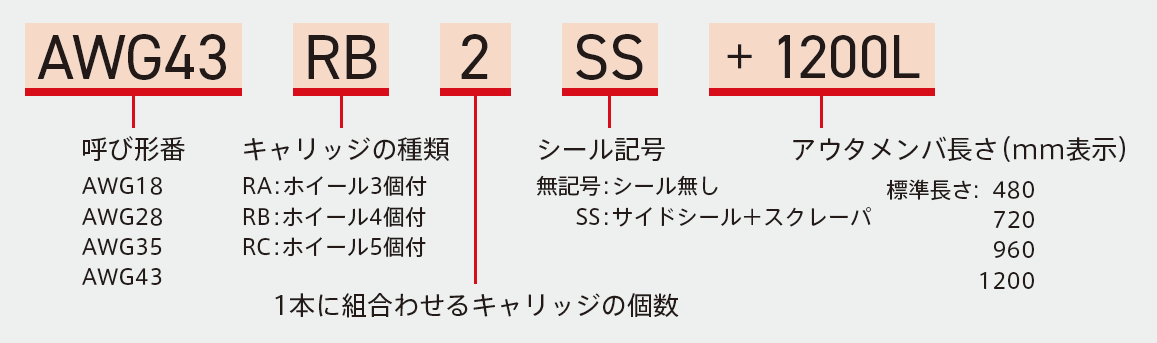

呼び形番の構成例
