スクリューナット DC形 DC形
ダイカスト成形したスクリュ−ナットと高精度な転造スクリュ−軸の組合わせで従来の機械加工品に比べて50％のコストダウンを可能にした高性能送りねじです。
動的許容推力F（N）：2840〜42100
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
表示結果
- 詳細情報
- 寸法図・寸法表
詳細情報

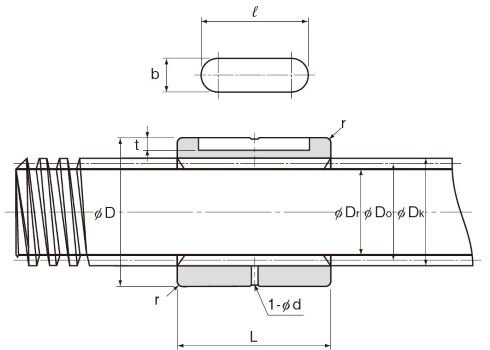

寸法図・寸法表
寸法表に関する注意事項
- 注1) 切削軸(K)は受注製作品です。寸法表中の”標準軸長”および”最大軸長”は、転造軸(T)に適用する値です。
切削軸(K)の最大軸長については、THKにお問い合わせください。 - 注2) 動的許容推力(F)は、スクリューの歯面の接触面圧が9.8N/mm2となるときの推力を示します。
最大軸方向荷重(停止時、動作時にかかわらず)は動的許容推力以下とし、スクリューナットの選定表1の安全係数を考慮して選定する必要があります。

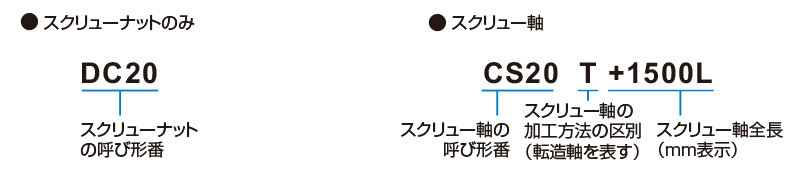

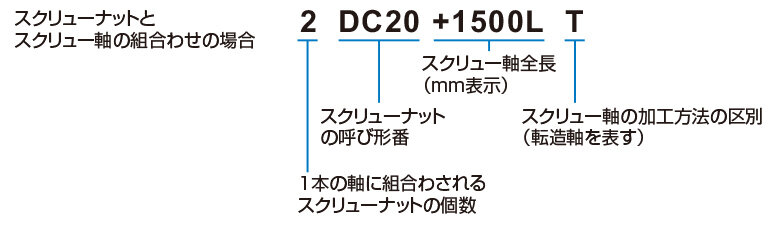

呼び形番の構成例
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| 呼び形番 | Designer* | 寿命計算* | CAD ダウンロード* | カタログ ダウンロード | 取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| DC 12 |  |  |  |  | |
| DC 14 | | | |||
| DC 16 | | | |||
| DC 18 | | | |||
| DC 20 | | | |||
| DC 22 | | | |||
| DC 25 | | | |||
| DC 28 | | | |||
| DC 32 | | | |||
| DC 36 | | | |||
| DC 40 | | | |||
| DC 45 | | | |||
| DC 50 | | |
*印はゲスト会員はご利用いただけません。
