スクリューナット DCM形 DCM形

ダイカスト成形したスクリュ−ナットと高精度な転造スクリュ−軸の組合わせで従来の機械加工品に比べて50％のコストダウンを可能にした高性能送りねじです。

動的許容推力F（N）：3920〜50100

製品取扱い上の注意事項

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

詳細情報

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

選択した項目を表示する

表示結果

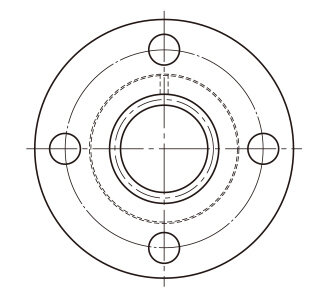

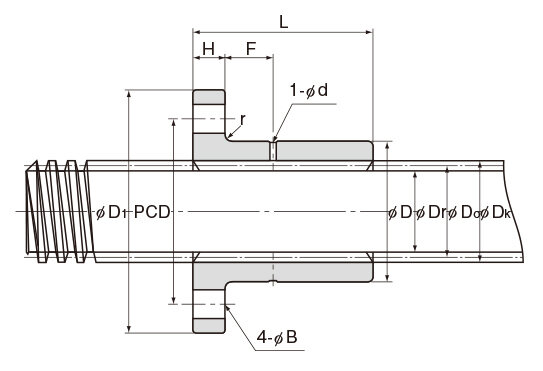

詳細情報: 寸法図・寸法表

詳細情報

寸法図・寸法表

寸法表に関する注意事項

※1 寸法表中の標準軸長および最大軸長は、転造軸（T）に適用する値です。
※2 動的許容推力（F）は、スクリューの歯面の接触面圧が9.8N/mm 2 となるときの推力を示します。
　　最大軸方向荷重(停止時、動作時にかかわらず)は動的許容推力以下とし、スクリューナットの選定表1の安全係数を考慮して選定する必要があります。
※3 フランジの静的許容荷重（P）とは、右図のような負荷に対するフランジの強度を示します。
注）切削軸（K）は受注製作品です。切削軸（K）の最大軸長については、THKにお問い合わせください。

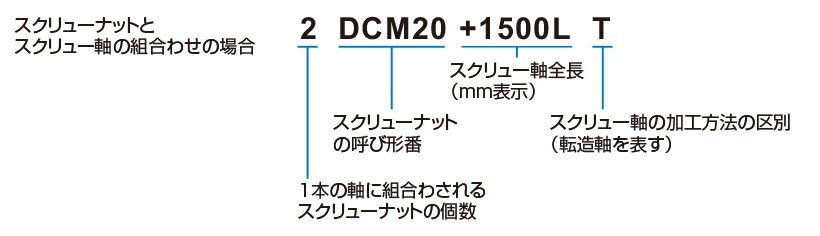

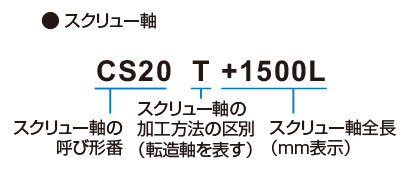

呼び形番の構成例

注）スクリュー軸は全ねじにて出荷します。納入時の軸長はお客様での端末加工を考慮し、形番上でご指定の軸長よりも長くなります。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

詳細情報をツールで確認

詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。

呼び形番	Designer*	寿命計算*	CAD ダウンロード*	カタログダウンロード	取扱説明書ダウンロード
DCM 12
DCM 14
DCM 16
DCM 18
DCM 20
DCM 22
DCM 25
DCM 28
DCM 32
DCM 36
DCM 40
DCM 45
DCM 50

*印はゲスト会員はご利用いただけません。
