カムフォロア 複列円筒ころ形 NUCF-AB形 NUCF-AB形
円筒ころを複列に組み込んでおり、高いラジアル荷重を負荷できます。スタッド両端部に六角穴が設けられており、その奥に給脂用グリースニップルが取付けられています。そのため、両方向からの取付け及び給脂が可能です。
基本定格荷重(kN) ：基本動定格荷重 23.4〜94.8 ／ 基本静定格荷重 27.2〜135
対応スタッド径(mm) :
16,18,20,24,30
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
- シールの有無
潤滑
- グリースニップル
防錆
- 材質の種類
その他
- 付属部品
- ころの案内方式
- 外輪外径面の形状
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

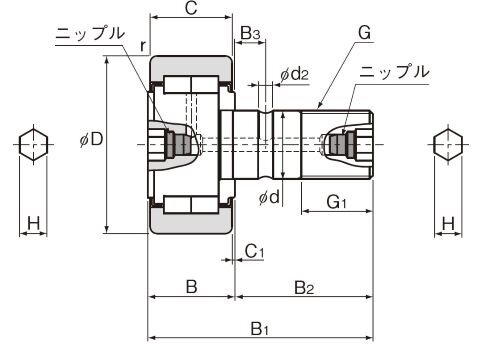

寸法図・寸法表
寸法表に関する注意事項
- 注） 精度規格については各形番の詳細情報「精度規格」をご参照ください。
| オプション仕様 | 記号 | |
|---|---|---|
| ころの 案内方式 |
総ころ | 無記号 |
| 材質 | 炭素鋼 | 無記号 |
| シール | シールなし | 無記号 |
| 外輪形状 | 円筒外輪 | 無記号 |

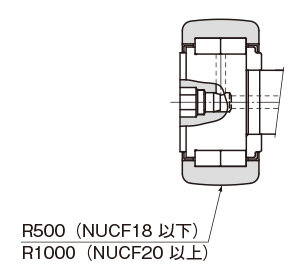

| 球面外輪 | R | |

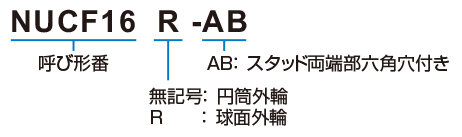

呼び形番の構成例
注) 付属部品についてはオプション：付属部品をご参照ください。
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| 呼び形番 | Designer* | 寿命計算* | CAD ダウンロード* | カタログ ダウンロード | 取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| NUCF 16-AB |  |  |  |  | |
| NUCF 16R-AB | | | |||
| NUCF 18-AB | | | |||
| NUCF 18R-AB | | | |||
| NUCF 20-AB | | | |||
| NUCF 20R-AB | | | |||
| NUCF 20-1-AB | | | |||
| NUCF 20R-1-AB | | | |||
| NUCF 24-AB | | | |||
| NUCF 24R-AB | | | |||
| NUCF 24-1-AB | | | |||
| NUCF 24R-1-AB | | | |||
| NUCF 30-AB | | | |||
| NUCF 30R-AB | | | |||
| NUCF 30-2-AB | | | |||
| NUCF 30R-2-AB | | |
*印はゲスト会員はご利用いただけません。
