カムフォロア 偏心 CFH形 CFH-A形
スタッドの取付軸部とスタッド頭部が0.25mm〜1.0mm偏心しているので、スタッドを回すことにより簡単に位置の微調整ができるカムフォロアです。このため、カム溝との位置合わせや取付穴位置の精密加工不要など加工および組付工数が大幅に低減できます。 CFH-A形………六角穴付き
基本定格荷重(kN) ケージ付き：基本動定格荷重 3.14～5.33 ／ 基本静定格荷重 2.77～6.78
基本定格荷重(kN) 総ころ：基本動定格荷重 5.1～9.42 ／ 基本静定格荷重 5.5～14.3
対応スタッド径(mm) :
5,6,8,10
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
- シールの有無
潤滑
- グリースニップル
防錆
- 材質の種類
その他
- 付属部品
- ころの案内方式
- 外輪外径面の形状
表示結果
- 詳細情報
- オプション対応
詳細情報

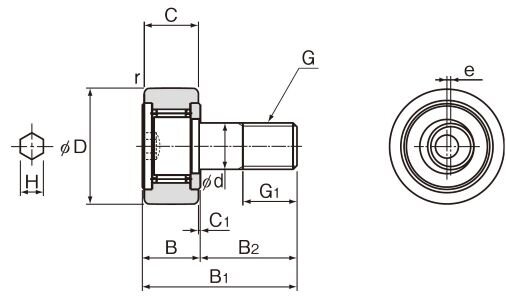

寸法図・寸法表
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
オプションは選択されていません。
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。

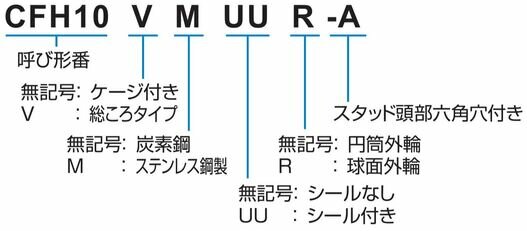

| 呼び形番 | Designer* | 寿命計算* | CAD ダウンロード* | カタログ ダウンロード | 取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| CFH 5-A |  |  |  |  | |
| CFH 5R-A | | | |||
| CFH 6-A | | | |||
| CFH 6R-A | | | |||
| CFH 8-A | | | |||
| CFH 8R-A | | | |||
| CFH 10-A | | | |||
| CFH 10R-A | | | |||
| CFH 10-1-A | | | |||
| CFH 10-1R-A | | |
*印はゲスト会員はご利用いただけません。
