カムフォロア偏心 CFH形 CFH-AB形

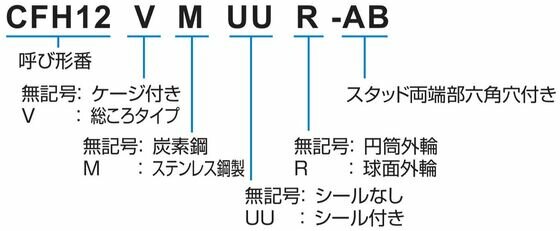

スタッドの取付軸部とスタッド頭部が0.25mm〜1.0mm偏心しているので、スタッドを回すことにより簡単に位置の微調整ができるカムフォロアです。このため、カム溝との位置合わせや取付穴位置の精密加工不要など加工および組付工数が大幅に低減できます。 CFH-AB形……グリースニップル・六角穴付き

基本定格荷重(kN) ケージ付き：基本動定格荷重 7.87～45.4 ／基本静定格荷重 9.79～87.6
基本定格荷重(kN) 総ころ：基本動定格荷重 13.4～67.6 ／基本静定格荷重 19.8～145
対応スタッド径(mm) : 12,16,18,20,24,30

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ポイント① 便利な機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

表示結果

注）　精度規格については各形番の詳細情報「精度規格」をご参照ください。
注）　付属部品についてはオプション：付属部品をご参照下さい。
注）　※はシールなし、グリース潤滑に適用します。油潤滑の場合はこの値の130%まで、シール付きの場合はこの値の70%まで許容できます。

注) 付属部品についてはオプション：付属部品をご参照下さい。
