カムフォロア CF形 普及形 CF形
スタッド頭部にドライバ溝が付いた普及形のカムフォロアです。
基本定格荷重(kN) ケージ付き：基本動定格荷重 3.14～5.33 ／ 基本静定格荷重 2.77～6.78
基本定格荷重(kN) 総ころ：基本動定格荷重 5.1～9.42 ／ 基本静定格荷重 5.5～14.3
対応スタッド径(mm) :
5,6,8,10
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
- シールの有無
潤滑
- グリースニップル
防錆
- 材質の種類
その他
- 付属部品
- ころの案内方式
- 外輪外径面の形状
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

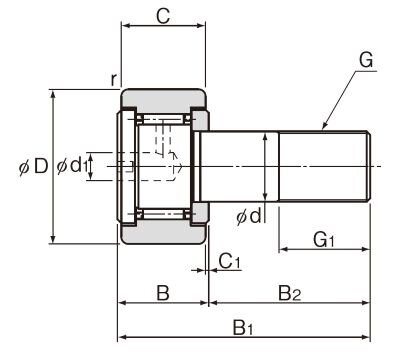

寸法図・寸法表
寸法表に関する注意事項
- 注） 精度規格については各形番の詳細情報「精度規格」をご参照ください。
- 注) ※はシールなし、グリース潤滑に適用します。油潤滑の場合はこの値の130%まで、シール付きの場合はこの値の70%まで許容できます。
| オプション仕様 | 記号 | |
|---|---|---|
| ころの 案内方式 |
ケージ付き | 無記号 |
| 総ころ | V | |
| 材質 | 炭素鋼 | 無記号 |
| ステンレス鋼 | M | |
| シール | シールなし | 無記号 |

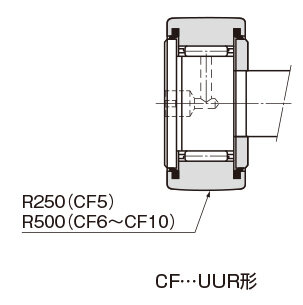

| シール付き | UU | |
| 外輪形状 | 円筒外輪 | 無記号 |

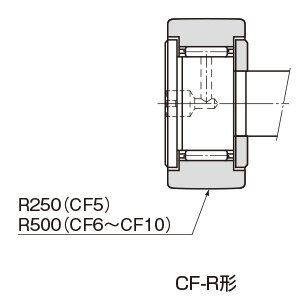

| 球面外輪 | R | |

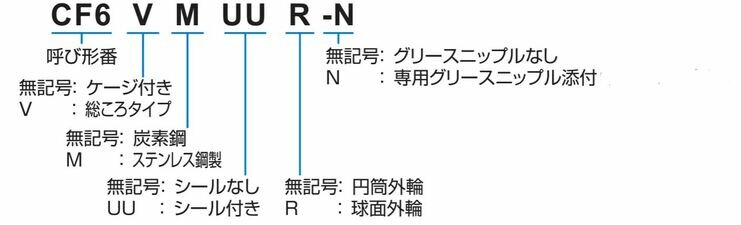

呼び形番の構成例
注）添付する専用グリースニップルはオプション：グリースニップルをご参照ください。
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
オプションは選択されていません。
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| 呼び形番 | Designer* | 寿命計算* | CAD ダウンロード* | カタログ ダウンロード | 取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| CF 5 |  |  |  |  | |
| CF 5R | | | |||
| CF 6 | | | |||
| CF 6R | | | |||
| CF 8 | | | |||
| CF 8R | | | |||
| CF 10 | | | |||
| CF 10R | | | |||
| CF 10-1 | | | |||
| CF 10-1R | | |
*印はゲスト会員はご利用いただけません。
