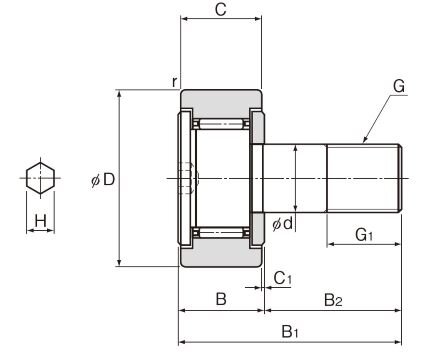

カムフォロア CF形 CF-A形

スタッド頭部側に六角穴が設けてあるので六角レンチで簡単に取付けることができます。

基本定格荷重(kN) ケージ付き：基本動定格荷重 1.47～5.33 ／基本静定格荷重 1.18～6.78
基本定格荷重(kN) 総ころ：基本動定格荷重 2.8～9.42 ／基本静定格荷重 2.5～14.3
対応スタッド径(mm) : 3,4,5,6,8,10

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ポイント① 便利な機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

表示結果

注）　精度規格については各形番の詳細情報「精度規格」をご参照ください。
グリース給脂穴は付いていませんので再給脂できません。
注1)　★の( )内寸法はステンレス鋼製となります。
※はシールなし、グリース潤滑に適用します。油潤滑の場合はこの値の130%まで、シール付きの場合はこの値の70%まで許容できます。

注）　付属部品についてはオプション：付属部品をご参照ください。
