ローラーフォロア 分離形 NAST形／RNAST形 NAST形
厚肉外輪、内輪および精密ケージ付きニードルローラーが組合わされた分離形のベアリングです。
基本定格荷重(kN) ：基本動定格荷重 4.12〜38.7 ／ 基本静定格荷重 4.55〜71.8
対応内径(mm) :
6,8,10,12,15,17,20,25,30,35,40,45,50
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
- シールの有無
防錆
- 材質の種類
その他
- ころの案内方式
- 外輪外径面の形状
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報
寸法図・寸法表
寸法表に関する注意事項
- 注) ○:NAST45形は炭素鋼のみ対応します。
- ※はグリース潤滑に適用します。油潤滑の場合はこの値の130%まで許容できます。
精度規格については各形番の詳細情報「精度規格」をご参照ください。
| オプション仕様 | 記号 | |
|---|---|---|
| 材質 | 炭素鋼 | 無記号 |
| ステンレス鋼 | M | |
| ころの 案内方式 |
ケージ付 | 無記号 |
| シール | シール無 | 無記号 |
| 外輪形状 | 円筒外輪 | 無記号 |

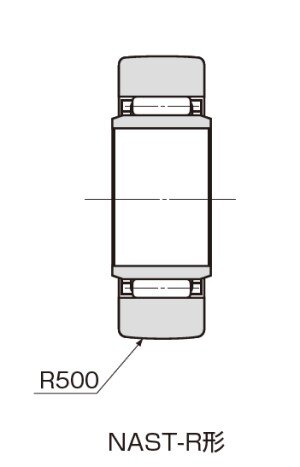

| 球面外輪 | R | |

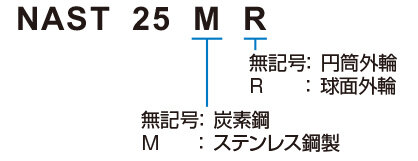

呼び形番の構成例
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| 呼び形番 | Designer* | 寿命計算* | CAD ダウンロード* | カタログ ダウンロード | 取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| NAST 6 |  |  |  |  | |
| NAST 6R | | | |||
| NAST 8 | | | |||
| NAST 8R | | | |||
| NAST 10 | | | |||
| NAST 10R | | | |||
| NAST 12 | | | |||
| NAST 12R | | | |||
| NAST 15 | | | |||
| NAST 15R | | | |||
| NAST 17 | | | |||
| NAST 17R | | | |||
| NAST 20 | | | |||
| NAST 20R | | | |||
| NAST 25 | | | |||
| NAST 25R | | | |||
| NAST 30 | | | |||
| NAST 30R | | | |||
| NAST 35 | | | |||
| NAST 35R | | | |||
| NAST 40 | | | |||
| NAST 40R | | | |||
| NAST 45 | | | |||
| NAST 45R | | | |||
| NAST 50 | | | |||
| NAST 50R | | |
*印はゲスト会員はご利用いただけません。
