Advanced Wheel Guide

転動部にホイールを採用した鉄道業界、物流業界向け製品です。THKがこれまでLMガイドで培ってきた調心機能を有することで、ラフな取付でも誤差を吸収して長期間安定したスムーズな案内を実現します。これまで「AWG28,35,43形」の3形番をラインナップしておりましたが、今回新たに「AWG18形」をラインナップに追加いたしました。

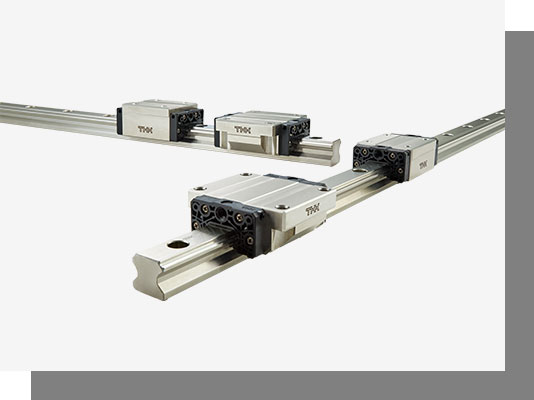

低透磁率 HSR-M3形

磁場の影響を受けにくい低透磁率のLMガイドです。LMレールとLMブロックに低透磁率材料を使用することで磁場環境下でも製品性能を発揮することができるため、磁場を気にすることなく設計いただくことが可能です。MRI装置や各種試験装置などの強磁場が発生する装置でも、HSR-M3形を用いることで磁場の影響を受けず、スムーズな動きを実現します。

高速ローラーリング RT形

高速性に対応するため、高速旋回に適した3列ローラー接触構造を採用し、高速旋回性能を追求した高速ローラーリングです。回転時の発熱を抑制することで既存比の3～5倍となるDpw・N値300,000を実現しました。内外輪に取付穴を設けることで、軸やハウジングへの直接固定ができ、製品を組付けるために必要な周辺部品を削減することが可能です。

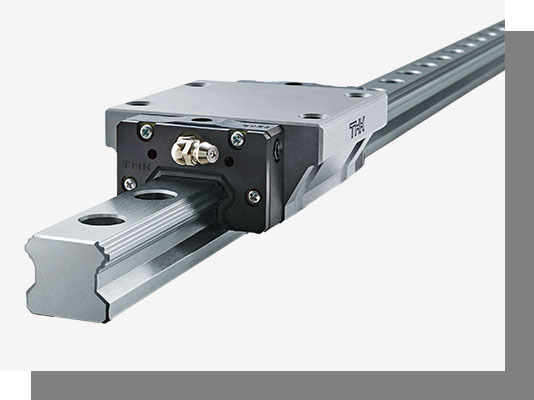

ISO規格準拠寸法 超低ウェービング ボールリテーナ入りLMガイド（形番：SPH）

8条列構造と小径ボールによって超低ウェービングを実現したLMガイドです。これにより、測定精度の向上や位置決め精度の向上、加工面品位の向上に寄与し、ナノメートルオーダーの運動精度が求められる分野にも対応が可能となります。またISO規格に準拠した寸法（世界標準寸法）のため、既存製品からの置換えが可能です。

最高速度5m/s、最高加減速度300m/s2を実現

高加減速対応・低摺動 ミニチュアLMガイド（形番：AHR）

高加減速対応・低摺動 ミニチュアLMガイドは、半導体チップの生産能力向上に役立つ高加減速に対応した性能を持つLMガイドです。ミニチュアLMガイドの高速・高加減速動作における耐久性と低摺動性を兼ね備え、なおかつ既存の2列ゴシックアーチ溝を採用したミニチュアLMガイドとの取付寸法互換を実現しました。

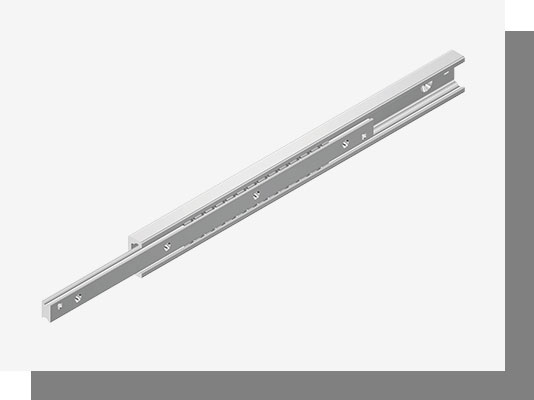

高負荷容量、耐久性に優れたスライドレール

ATG形

物流、鉄道分野のニーズに応えるため、THKがLMガイドで培ってきた技術を応用した新しいスライドレールです。既存のスライドレールと比較し、許容荷重の向上と長寿命化を実現しました。これまで｢ATG22,28,35形｣を展開しておりましたが、今回新たに｢ATG43形｣をラインナップに追加いたしました。

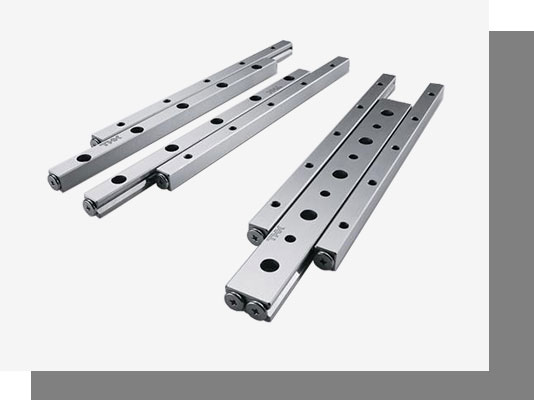

ケージずれ防止機構付き VRG形

精密ローラーを直交させて保持したケージを専用レールと組み合わせた構造で、 有限ストロークの動きの軽い直動案内です。THK独自のラック＆ピニオン機構によりケージずれの無い正確な動きを実現します。 標準タイプはこれまで、｢VRG2,3,4形｣を展開しておりましたが、今回新たに｢VRG6形｣と｢VRG6E形｣の2種類のラインナップを追加いたしました。

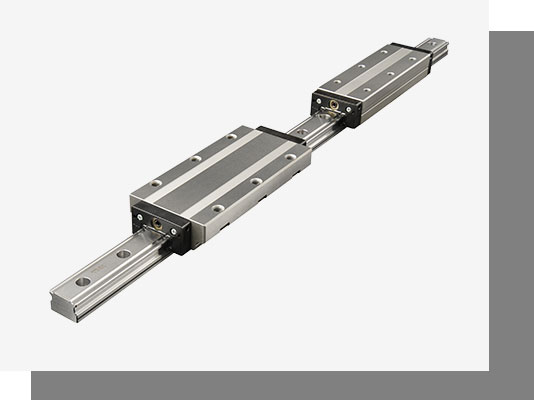

工作機械用超重荷重 NRS-X形／NRS形

工作機械に求められる高剛性、耐振動・衝撃性、ダンピング（減衰性）の要求水準に合わせた超重荷重タイプの総ボールガイドです。
今回新たにLMブロックに超ロングブロックタイプを追加することにより、既存の総ボールガイドの中で最も高定格荷重、高剛性、低ウェービングのLMガイドを実現しました。

便利な検索機能をご用意しています。

• 高精度な検索

• 多くの製品から最適な製品を選びやすい「特長タグ」

• 寸法表の一新による、類似製品の比較が簡単に

該当製品・形番の選定ソフト、各種データダウンロードへダイレクトリンクなど他にも使いやすい機能をご用意しています！

Designerではお客様のご状況にあわせて仕様や寸法を選択していただくことで、形番選定や寿命計算、CADデータの取得等を効率よく行っていただくことが可能です。

装置設計のトータルリードタイムを短縮に貢献いたします。

LMガイド・ボールねじの選定項目を整理したいというお客様向けに、すぐに活用いただける選び方のポイントをお伝えします。

以下のような方におすすめの内容です。

• LMガイド/ボールねじの種類が多く、どの形番を選んでいいのか分からない方

• 自社設備・装置の環境に最適な形番と仕様を知りたい方

「THK ものづくりサロン」とはTHKの公式Youtubeチャンネルにて公開している動画コンテンツです。
「すべりところがり」といった基本的なポイントから「耐久性（寿命）を最大限生かす方法」など様々なテーマをYoutubeで分かりやすく解説しています。
