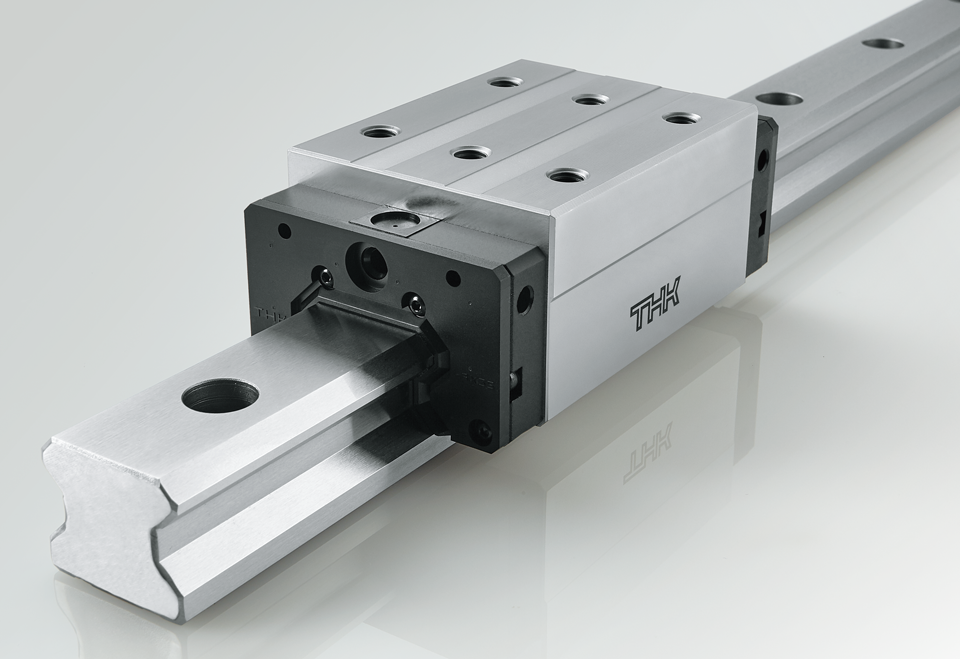

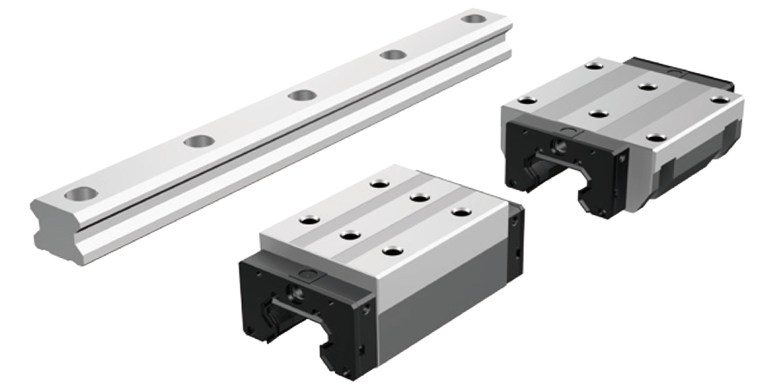

4方向等载荷滾柱型LM导轨 HRX型

2019年12月23日

4方向等载荷滚柱型LM滚动导轨新登场

优势1 超高刚性、超重载荷

HRX型是一种使用滚柱作为滚动体的高刚性LM滚动导轨。此外，与本公司以往的滚柱产品相比，
由于延长了LM滑块的总长度，增加了有效滚柱的数量，从而提高了额定静载荷。

HRX型的内部结构

LM滑块长度及基本额定静载荷

优势2 4方向等载荷

HRX型为使LM滑块上的4个作用方向均具有相同的基本额定载荷而设计。
（※4方向：径向 反径向 左右方向）
因此无论何种方式均可安装使用，用途广泛。

无论何种方式的安装使用均与水平方向同样适用。

由于采用了45°的接触角，径向、反径向、水平各方
向的基本额定载荷均相同。
