紧凑型滚珠花键 LFK-X/LFH-X型

2020年7月13日

作为滚珠花键LF-X型的新系列,我们开发了紧凑型滚珠花键"LFK-X/LFH-X型",
并且已经开始接受新订单。 其形状特点是紧凑型滚珠花键,可实现设备部件的小型化和轻量化,
并可根据用途提供丰富的轴直径尺寸,满足客户的需求。
这款新产品是应客户的诸多需求而开发的。

可实现紧凑化设计

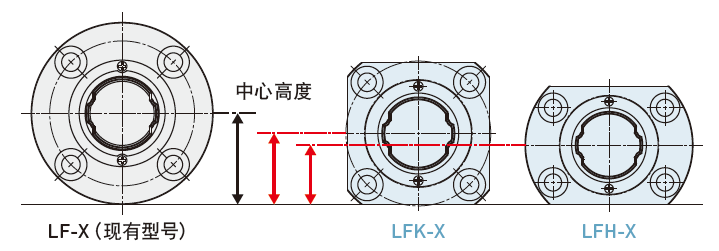

与现有的LF-X型号相比,LFK-X型号及LFH-X型号的中心高度设计得更低,可实现外围安装部件的紧凑化。

轻量化

由于法兰形状不同,比起采用圆形法兰的LF-X型号,花键母质量更轻,可实现装置的轻量化。

产品阵容

产品尺寸包含φ5~φ30共9种尺寸,花键母的种类有标准型及加长型(φ5~φ8)2种类型。

単位:mm

公称型号

花键轴φ 花键母尺寸
(L):加长型 LFK-X LFH-X
LFK5X(L)/LFH5X(L) 5 18 16
LFK6X(L)/LFH6X(L) 6 20 18
LFK8X(L)/LFH8X(L) 8 22 21
LFK10X/LFH10X 10 30 25
LFK13X/LFH13X 13 34 29
LFK16X/LFH16X 16 37 34
LFK20X/LFH20X 20 42 38
LFK25X/LFH25X 25 50 46
LFK30X/LFH30X 30 58 51
