لوحة العزل من THK، طراز TSD
بنية الوحدة
![لوحة العزل من THK، طراز TSD](/sites/default/files/thkcom/eng/products/img_tsd01.jpg)
دعم مرن لأجسام مختلفة الأحجام والأعداد كالخوادم وأجهزة القياس الدقيقة والأعمال الفنية.
توضع لوحات العزل من طراز TSD على الأرضية، ولا تتطلب إنشاءات خاصة.
نظرًا لسهولة ربط هذه اللوحات، يتم العزل الزلزالي دون أعمال إنشائية موسّعة.

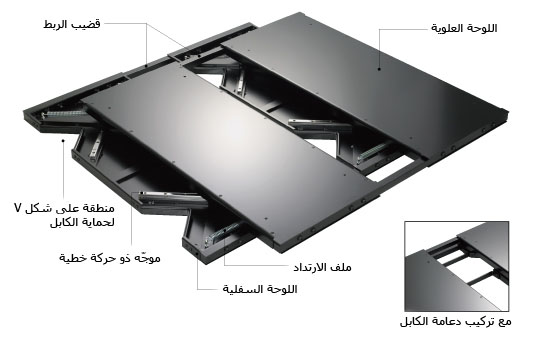

بنية لوحة العزل
![بنية لوحة العزل](/sites/default/files/thkcom/images/eg/products/img_tsd_02.jpg)
أبعاد لوحة العزل ومواصفاتها
التركيب الأساسي | ||
---|---|---|
الطراز | TSD-450 | TSD-400 |
أبعاد الوحدة | ![]() |
![]() |
450 (عرض) × 450 (طول) × 80 (ارتفاع) | 400 (عرض) × 1000 (طول) × 90 (ارتفاع) | |
قدرة العزل الزلزالي | تسارع استجابة قدره 0.2 من الجاذبية أو أقل لتسارع دخل قدره 0.8 من الجاذبية (تسارع استجابة TSD-450 هو 0.2 من الجاذبية أو أقل لتسارع دخل قدره 0.5 من الجاذبية) |
|
الحد الأقصى للإزاحة | ±200 مم (في الاتجاه س، الاتجاه ص) (TSD-450: ±150 مم) | |
الحمل | 30 كجم إلى 100 كجم | 50 كجم إلى 150 كجم |
اتجاه العزل | اتجاه أفقي | |
كتلة اللوحة | 20 كجم | 45 كجم |
نوع الربط | ||
---|---|---|
الطراز | TSD-1000 | TSD-1200 |
أبعاد الوحدة | ![]() |
![]() |
1000 (عرض) × 1000 (طول) × 90 (ارتفاع) | 1200 (عرض) × 1190 (طول) × 90 (ارتفاع) | |
قدرة العزل الزلزالي | تسارع استجابة قدره 0.2 من الجاذبية أو أقل لتسارع دخل قدره 0.8 من الجاذبية | |
الحد الأقصى للإزاحة | 200± مم (في الاتجاه س، الاتجاه ص) (TSD-450: 150± مم) | |
الحمل | 300 كجم إلى 1200* كجم | |
اتجاه العزل | اتجاه أفقي | |
كتلة اللوحة | 90 كجم | 110 كجم |
*يرجى الرجوع إلينا في حالة الأحمال الأكبر من 800 كجم.
