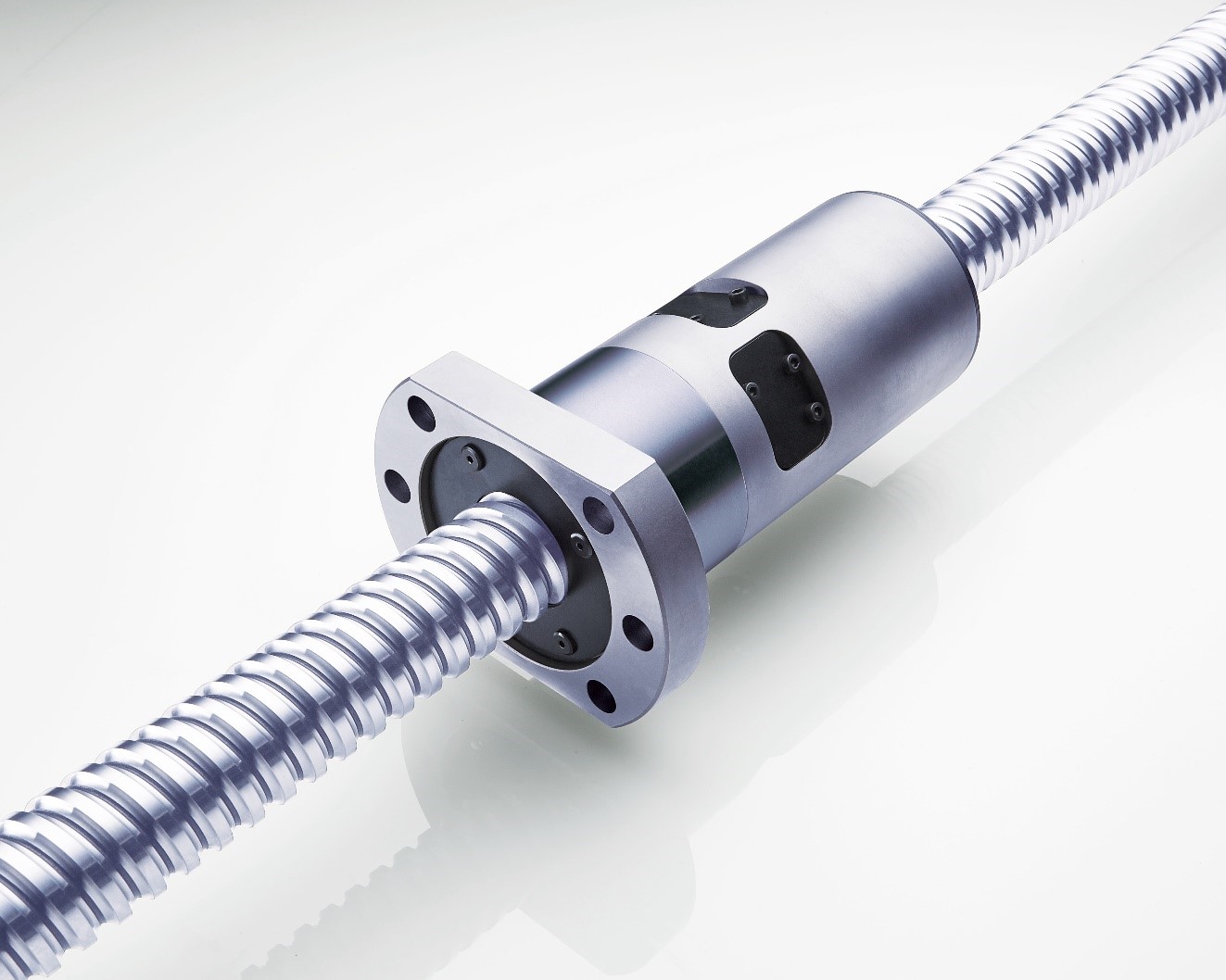

BSM Höghastighetskulskruv för verktygsmaskiner
Med höghastighetsprestanda som överträffar tidigare konventionella skruvar, BSM uppnår även ännu högre lastkapacitet.
Funktion 1: Höghastighetsprestanda
DN-värdet har förbättrats kraftigt från 130 000 i konventionella produkter till 170 000 med hjälp av en förbättrad cirkulationskonstruktion. BSM har en stor stigning för att möta marknadens höga hastighetskrav. Till exempel för BSM4030-6 är den maximala matningshastigheten 121 m/min.
Maximal matningshastighet
Enhet: m/min
| Skruv diameter (mm) | Stigning (mm) | |||
|---|---|---|---|---|
| 16 | 20 | 25 | 30 | |
| 36 | - | 90 | - | - |
| 40 | 65 | 81 | 101 | 121 |
| 45 | 58 | 73 | 90 | - |
| 55 | 52 | 66 | 82 | 98 |
| 63 | 41 | - | - | - |
Funktion 2: Design som motsvarar verktygsmaskinernas prestandabehov
BSM har en förbättrad lastkapacitet på grund av dels en unik spårutformning samt dubbla ingångar.
Funktion 3: Uppnår högre styvhet och en mer kompakt mutterdiameter än våra konventionella produkter.
BSM-B sparar utrymme med en smalare mutter jämfört med våra konventionella produkter. Styvheten förbättras även genom att förlänga den totala längden och öka antalet belastade kretsar.
Jämförelse av kulskruvmutterdiameter

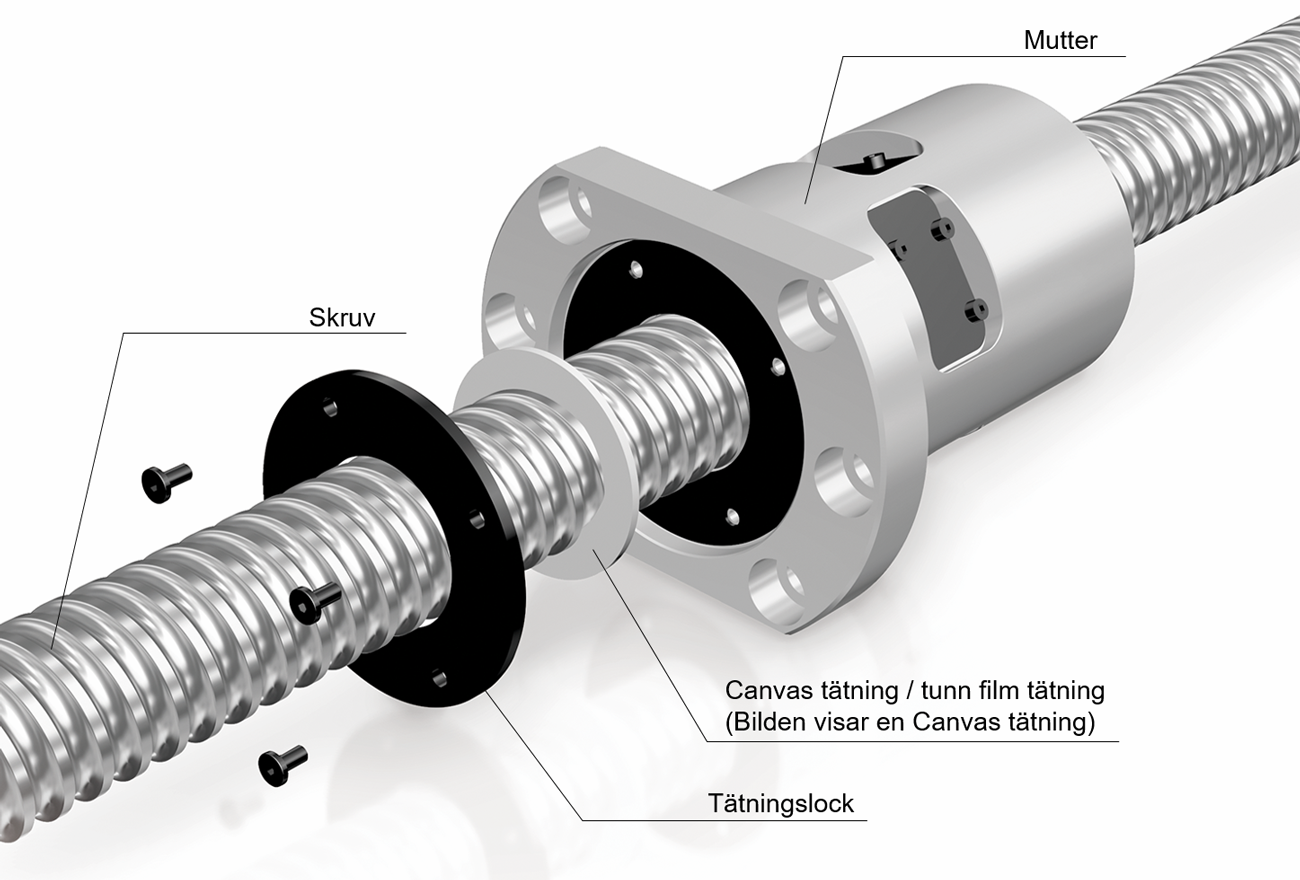

Konstruktion
BSM – Tillgängliga versioner
Enhet: mm
| Skruv diameter | Stigning | |||
|---|---|---|---|---|
| 16 | 20 | 25 | 30 | |
| 36 | - | 〇 | - | - |
| 40 | ● | ●〇 | ●〇 | ●〇 |
| 45 | ● | ●〇 | ●〇 | - |
| 55 | ● | ●〇 | ●〇 | ●〇 |
| 63 | ● | - | - | - |
●：BSM
◯：BSM-B (Kompakt version)
