リニアモータは以下の手順に従って選定してください。

  • 注1)

    ご使用条件をご提示いただければTHKにて推奨形番を選定させていただきます。
    詳しくは、THKまでお問い合わせください。

モータの最大推力が使用上必要となる推力以上であることを確認します。
負荷変動を考慮して最大推力比80%以下※1で使用することを推奨します。

  • ※1

    CCMは90%以下

モータの定格推力が使用上必要となる二乗平均推力以上であることを確認します。
負荷変動を考慮して定格推力比 60%以下※2で使用することを推奨します。

  • ※2

    CCMは80%以下

  • ※2

    GLM15AP/20APは70%以下(天吊姿勢で使用される場合は、60%以下で使用することを推奨します。)

  • ※2

    ULM15/20は70%以下(天吊姿勢での使用は不可です。)

3 選定形番の仕様確認

上記で選定した形番の詳しい仕様を確認し、外形寸法、ストローク、最高速度、分解能、繰り返し位置決め精度等の必要仕様を満たすか確認します。

4 磁極検出動作の検討(GLM15AP/20AP+MR–J4仕様のみ)

磁極検出を正常に行うため、計算で求めた負荷力が定格推力の20%以下であることを確認します。

5 回生オプションの選定

動作条件により回生抵抗器が必要となる場合があります。
選定方法については、各形番の取扱説明書をご確認ください。

  • 注2)

    別途貴社にてケーブルチェーンを設置されるような場合には、検討条件の搭載質量にケーブルチェーンおよび挿入するケーブル質量も考慮の上、検討する必要があります。

計算式

項目のリンクをコピー
項目をお気に入り登録

計算条件

1

搭載質量

[kg]

2

スライダ質量/ロッド質量

[kg]

V

動作速度

[m/s]

g

重力加速度(9.807m/s2

μ

摩擦係数

α

加速度

[m/s2

L

ストローク

[m]

T

1サイクル時間

[s]

t1

加速時間

[s]

t2

等速時間

[s]

t3

減速時間

[s]

t4

停止時間

[s]

摩擦係数:μ
形番 GLM ULM KLM CLM
摩擦係数:μ 0.01 0.01 0.006 0.003
GLM、ULM、KLM、CLM スライダ質量:m2[kg]
形番 GLM10 GLM15AP GLM20AP GLM25 ULM15 ULM20 KLM46 CLM60
モータ
形式
Sタイプ 0.6(0.5) 2.3(2.2) 5.3(5.1) 25.3(25) 4 4
Mタイプ 0.9(0.8) 4.2(4.1) 9.1(8.9) 48.3(48) 4.8(4.5) 11.3(10.9) 5 5.8
Lタイプ 12.9(12.7) 7.8
  • (  )内は磁極センサ無し仕様の値です。

CCM ロッド質量:m2[kg]
形番 CCM05S/M CCM07S/M
100mm当たりロッド質量 0.02 0.04

選定例1(GLM 水平使用)

項目のリンクをコピー
項目をお気に入り登録

以下にGLM15AP–Mタイプ(AC200V仕様)を使用し、質量2kgを下記動作パターンで駆動させることが可能であるかの検討を実施します。

  • 選定形番   :

    GLM15AP–Mタイプ AC200V仕様 磁極センサ付き

  • 搭載質量   :

    m1 =2[kg]

  • スライダ質量 :

    m2 =4.2[kg]

  • 動作速度   :

    V =1[m/s]

  • 加速度    :

    α =10[m/s2

  • ストローク  :

    L =0.3[m]

  • 摩擦係数   :

    μ =0.01

  • 重力加速度  :

    g =9.807[ m/s2

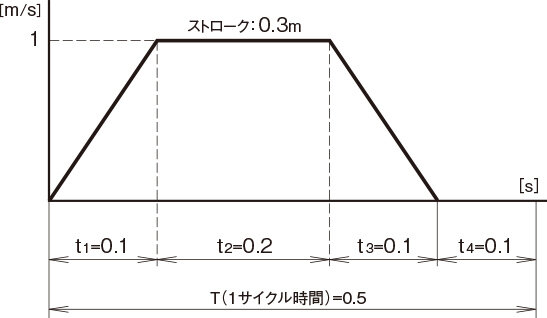

動作パターン

(1) 最大推力の検討

必要となる最大推力は、次式により求められる各値の最大値となります。

  • 負荷力   :

    F =μ×m1×g
     =0.01×2×9.807
     =0.2[N]

  • 加速時推力 :

    Fa =(m1+m2)×α+F
      =(2+4.2)×10+0.2
      =62.2[N]

  • 減速時推力 :

    Fd =(m1+m2)×α−F
      =(2+4.2)×10−0.2
      =61.8[N]

上記の結果より

  • 必要最大推力 :

    Fmax =Fa=62.2[N]

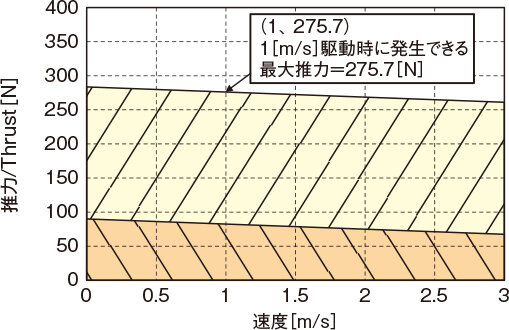

一方、GLM15AP–Mタイプの推力・速度特性図よりユニットの最大推力:Fpeak(V=1[m/s])の推力を読み取るとFpeak(V=1[m/s])=275.7[N]

従ってモータの最大推力に対する必要最大推力比は

モータ形式:Mタイプ
ドライバ:TDP‒045CU‒200AC
推力・加速度特性図
(モータ吸引力は加味してあります)

(2) 二乗平均推力比の検討

(1)で計算した負荷力、加速時推力、減速時推力および動作パターン内の各時間より、二乗平均推力を計算します。

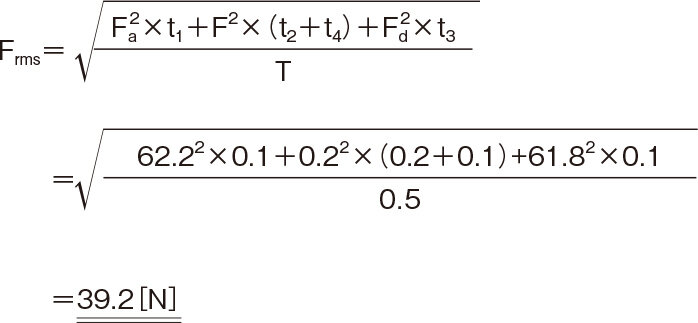

二乗平均推力:

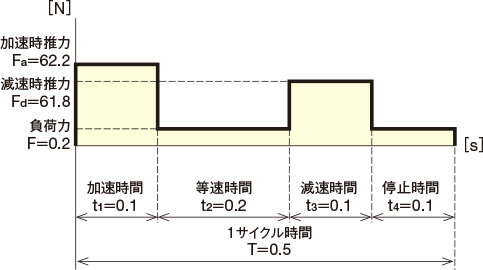

推力と時間

また、動作パターンより平均速度:Vaveを計算すると

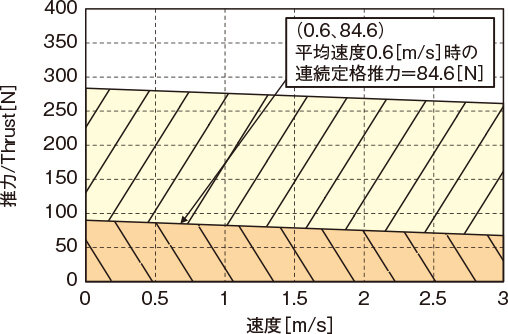

一方、GLM15AP–Mタイプの推力・速度特性図よりユニットの連続定格推力:Fcont(Vave=0.6[m/s])の推力を読み取ると
Fcont84.6[N]

従ってモータの連続定格推力に対する二乗平均推力比は

最大推力比および二乗平均推力比の検討結果より、動作可能と判断される。

モータ形式:Mタイプ
ドライバ:TDP‒045CU‒200AC
推力・加速度特性図
(モータ吸引力は加味してあります)

選定例2(CCM 水平使用)

項目のリンクをコピー
項目をお気に入り登録

以下にCCM07Sタイプ(DC48V駆動)を使用し、質量1kgを下記動作パターンで駆動させることが可能であるかの検討を実施します。

  • 選定形番  :

    CCM07S–038(DC48V駆動)

  • 搭載質量  :

    m1=1[kg]

  • ロッド質量 :

    m2=0.0744[kg]

  • 動作速度  :

    V =0.55[m/s]

  • 加速度   :

    α =11[m/s2

  • ストローク :

    L =0.03[ m]

  • 摩擦係数  :

    μ =0.003

  • 摺動抵抗  :

    f =2[N]

  • 重力加速度 :

    g =9.807[m/s2

  • 注)

    摺動抵抗fは、お客様の使用される直動案内により異なります。

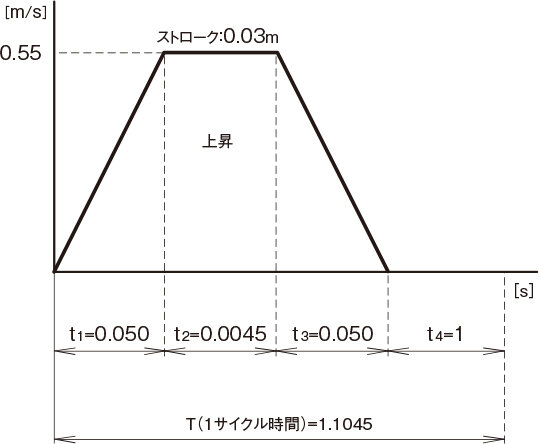

動作パターン

(1)最大推力比の検討

必要となる最大推力は次の3式により求められた各値の最大値となります。

  • 負荷力   :

    F =μ×{(m1+m2)×g}+f
     =0.003×{(1+0.0744)×9.807}+2
     =2.03[N]

  • 加速時推力 :

    Fa =(m1+m2)×α+F
      =(1+0.0744)×11+2.03
      =13.85[N]

  • 減速時推力 :

    Fd =(m1+m2)×α−F
      =(1+0.0744)×11−2.03
      =9.79[N]

上記の計算結果より

  • 必要最大推力 :

    Fmax =Fa13.85[N]

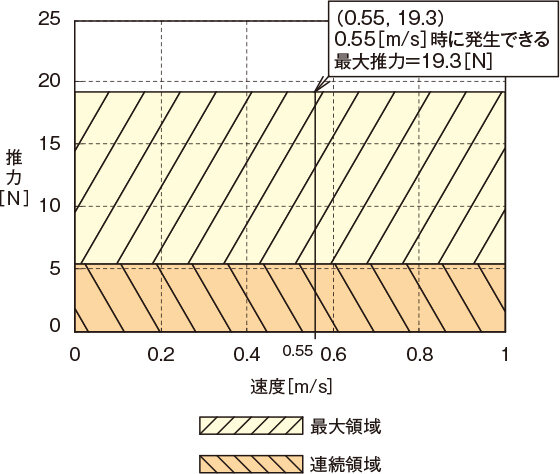

一方、CCM07Sタイプ(DC48V駆動)の推力・速度特性図より
モータの最大推力:Fpeak(V=0.55[m/s])の推力を読み取ると
Fpeak(V=0.55[m/s])=19.3[N]

従ってモータの最大推力に対する最大推力比は

モータ形式:CCM07S(DC48V駆動)
ドライバ :MD‒001‒048DC
推力・速度特性図

(2)二乗平均推力比の検討

(1)で計算した負荷力、加速時推力、減速時推力および動作パターン内の各時間より二乗平均推力を計算します。

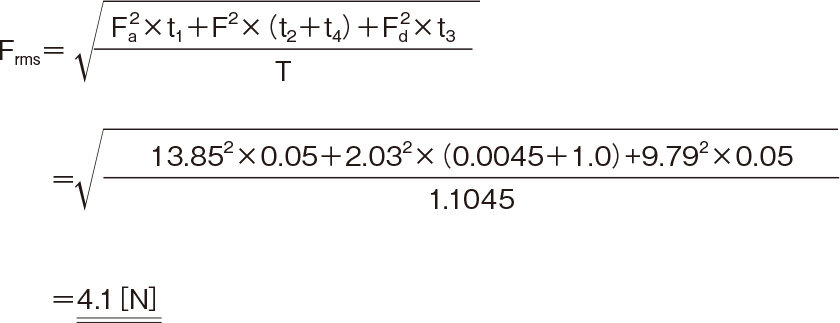

二乗平均推力:

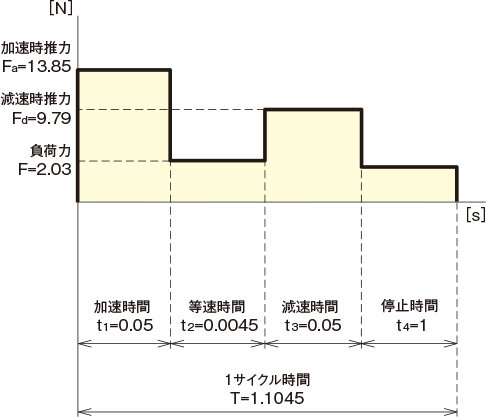

推力と時間

また、動作パターンより平均速度:Vaveを計算すると

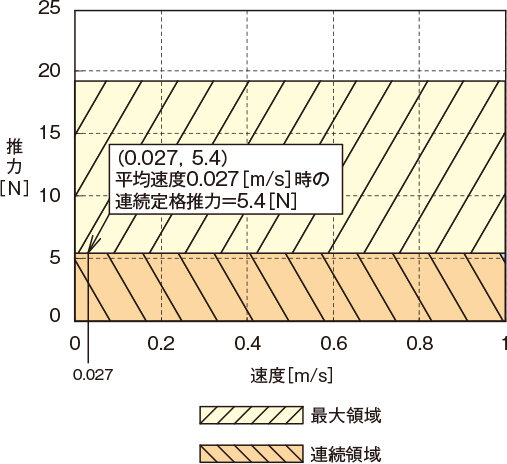

一方、CCM07Sタイプ(DC48V駆動)の推力・速度特性図より
モータの連続定格推力:Fcont(Vave=0.027[m/s])の推力を読み取ると
Fcont5.4[N]

従ってモータの連続定格推力に対する二乗平均推力比は

最大推力比および二乗平均推力比の検討結果より、動作可能と判断される。

  • 注)

    ドライバMDをご使用になる場合、外付け回生抵抗は必要ありません。

モータ形式:CCM07S(DC48V駆動)
ドライバ :MD‒001‒048DC
推力・速度特性図

選定例3(CCM 垂直使用)

項目のリンクをコピー
項目をお気に入り登録

以下にCCM05Mタイプ(DC24V駆動)を使用し、質量0.2kgを下記動作パターンで駆動させることが可能であるかの検討を実施します。

  • 選定形番  :

    CCM05M–032(DC24V駆動)

  • 搭載質量  :

    m1 =0.2[kg]

  • ロッド質量 :

    m2 =0.043[kg]

  • 動作速度  :

    V =0.45[m/s]

  • 加速度   :

    α =10[m/s2

  • ストローク :

    L =0.025[m]

  • 摺動抵抗  :

    f =1[N]

  • 重力加速度 :

    g =9.807[m/s2

  • 注)

    摺動抵抗fはお客様の使用される直動案内により異なります。

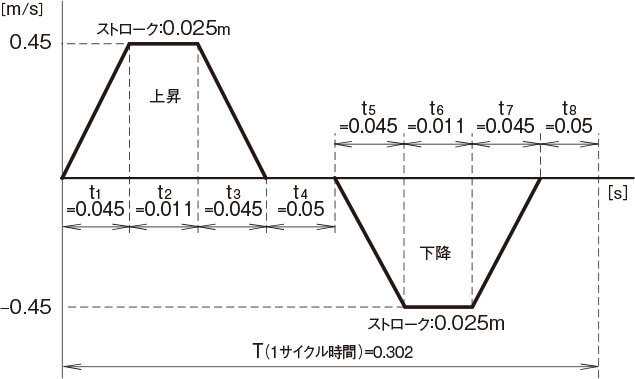

動作パターン

(1)最大推力比の検討

必要となる最大推力は次の8式により求められた各値の最大値となります。

  • 負荷力     :

    F =(m1+m2)×g
     =(0.2+0. 043)×9.807
     =2.38[N]

  • 上昇加速時推力 :

    Fa1 =(m1+m2)×α+F+f
       =(0.2+0.043)×10+2.38+1
       =5. 81[N]

  • 上昇等速時推力 :

    Fc1 =(m1+m2)×g+f
       =(0.2+0.043)×9.807+1
       =3.38[N]

  • 上昇減速時推力 :

    Fd1 =(m1+m2)×(−α)+F+f
       =(0.2+0.043)×(−10)+2.38+1
       =0.95[N]

  • 下降加速時推力 :

    Fa2 =(m1+m2)×(−α)+F−f
       =(0.2+0.043)×(−10)+2.38−1
       =−1.05[N]

  • 下降等速時推力 :

    Fc2 =(m1+m2)×g−f
       =(0.2+0.043)×9.807−1
       =1.38[N]

  • 下降減速時推力 :

    Fd2 =(m1+m2)×α+F−f
       =(0.2+0.043)×10+2.38−1
       =3.81[N]

  • 停止時推力   :

    Fs =(m1+m2)×g+f
      =(0.2+0.043)×9.807+1
      =3.38[N]

上記の計算結果より

  • 必要最大推力:

    Fmax=Fa15.81[N]

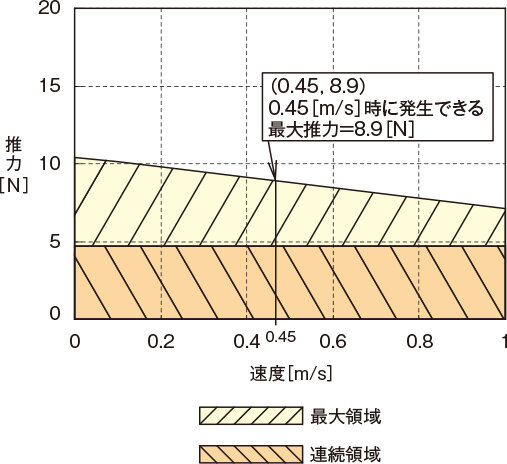

一方、CCM05Mタイプ(DC24V駆動)の推力・速度特性図より
モータの最大推力:Fpeak(V=0.45[m/s])の推力を読み取ると
Fpeak(V=0.45[m/s])=8.9[N]

従ってモータの最大推力に対する最大推力比は

モータ形式:CCM05M(DC24V駆動)
ドライバ :MD‒001‒024DC
推力・速度特性図

(2)二乗平均推力比の検討

(1)で計算した停止時推力、加速時推力、減速時推力および動作パターン内の各時間より二乗平均推力を計算します。

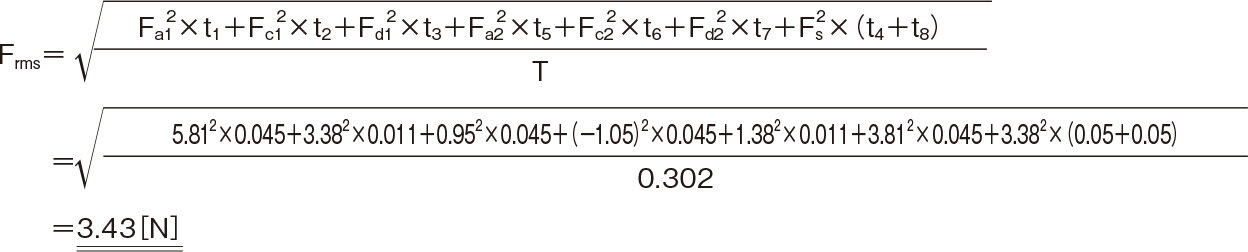

二乗平均推力:

また、動作パターンより平均速度:Vaveを計算すると

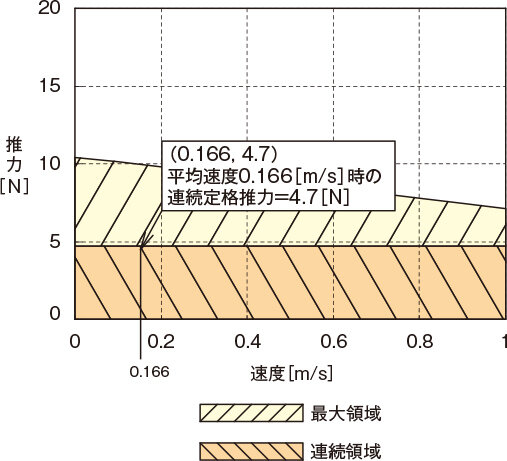

一方、CCM05Mタイプ(DC24V駆動)の推力・速度特性図より
モータの連続定格推力:Fcont( Vave=0.166[m/s])の推力を読み取ると
Fcont4.7[N]

従ってモータの連続定格推力に対する二乗平均推力比は

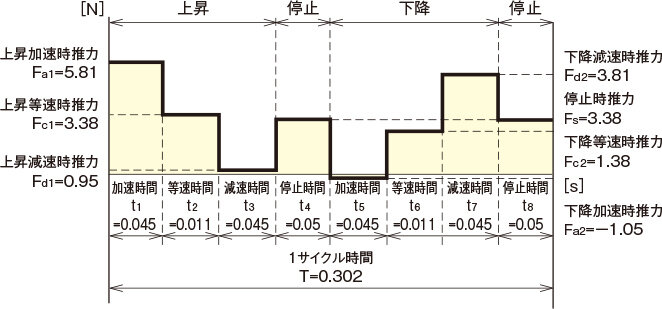

図:推力と時間
モータ形式:CCM05M(DC24V駆動)
ドライバ :MD‒001‒024DC
推力・速度特性図

最大推力比および二乗平均推力比の検討結果より、動作可能と判断される。

  • 注)

    ドライバMDをご使用になる場合、外付け回生抵抗は必要ありません。

1. 必要最大推力比の検討

項目のリンクをコピー
項目をお気に入り登録

必要となる最大推力は、次の3式により求められた各値の最大値となります。

負荷力:F
  • (GLM、ULM、KLM)

    F=μ×m1×g

  • (CLM)

    F=μ×(m1+m2)×g

  • (CCM)

    F=μ×{(m1+m2)×g }+f

  • 注1)

    各形番により異なります。

  • 注2)

    CCMの摺動抵抗fは、お客様の使用される直動案内により異なります。

加速時推力:Fa
  • (全形番共通)

    Fa=(m1+m2)×α+F

減速時推力:Fd
  • (全形番共通)

    Fd=(m1+m2)×α−F

必要最大推力 Fmax=上記F、 Fa、 Fdの最大値

各形番基本仕様ページ記載の推力・速度特性図より、
動作速度時のモータ、またはアクチュエータの最大推力:Fpeakを読み取る。

2. 二乗平均推力比の検討

項目のリンクをコピー
項目をお気に入り登録

1.で計算した負荷力、加速時推力、減速時推力および動作パターン内の各時間により二乗平均推力を計算します。

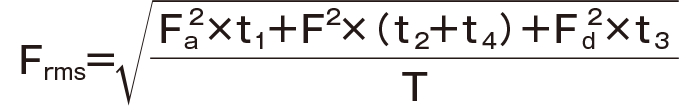

二乗平均推力:Frms

また、動作パターンより平均速度:Vaveを計算

平均速度:Vave

各形番基本仕様ページ記載の推力・速度特性図より、モータの連続定格推力:Fcontを読み取る。

3. 磁極検出動作の検討(GLM15AP、GLM20AP(MR–J4仕様時)のみ)

項目のリンクをコピー
項目をお気に入り登録

計算で求めた負荷力Fが基本仕様記載の定格推力の20%以下か確認する。

最大推力比、二乗平均推力比および磁極検出動作確認の結果より、仕様を満たすか確認する。
