アクチュエータはLMガイド、ボールねじ（またはベルト）、サポートユニットにより構成されています。
各構成部品の寿命および静的安全係数については、THK直動システム総合カタログの各項⽬（LMガイド・ボールねじ、サポートユニット）をご確認ください。
なお、LMガイドの定格寿命についてはTHKオンラインサービス、またはDVDカタログに収録されている技術計算ソフトにて算出できます。定格寿命を算出する際には下表にあるデータをご参照ください。ボールねじにつきましてはTHKまでお問い合わせください。

注）
寿命計算は理論計算となっていますのでご注意ください。実際のご使⽤においては、使⽤環境、潤滑状態、取付け部の精度や剛性等の使⽤条件により異なります。

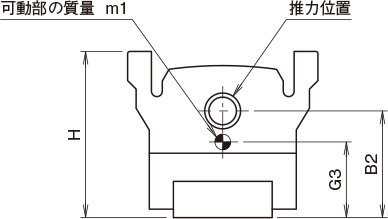

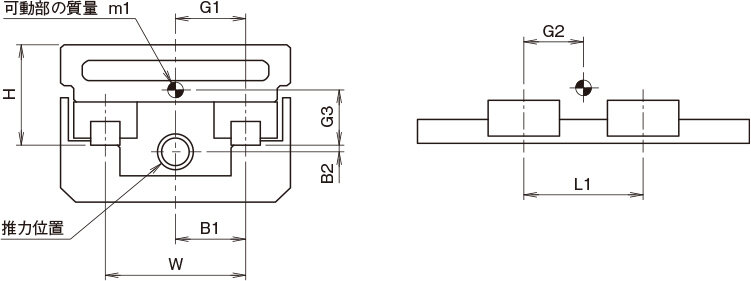

表：US/USWの寿命・静的安全係数

アクチュエータ形番	駆動	LMガイド記号	LMガイド部 QZ有無	LMガイド形番	推力位置		レールスパン	ブロックスパン	可動部				スライダ高さ
					推力位置		レールスパン	ブロックスパン	質量	重心位置			スライダ高さ
					B1[mm]	B2[mm]	W[mm]	L1[mm]	m1[kg]	G1[mm]	G2[mm]	G3[mm]	H[mm]
US6T	ボールねじ	−	−	SRS15WM	−	44	−	56	1	−	28	34.5	69.5
US8T				SHW27CR	−	44.5	−	69.6	2	−	34.8	31	69.5
USW12T				SHS15V	38	–12	76	74	2.5	38	37	22	56
USW16T				SHS20V	49	–15	98	120	4.7	49	60	30	70
USW20T				SHS25V	66	–17.5	132	105	6	66	52.5	34.5	79.5

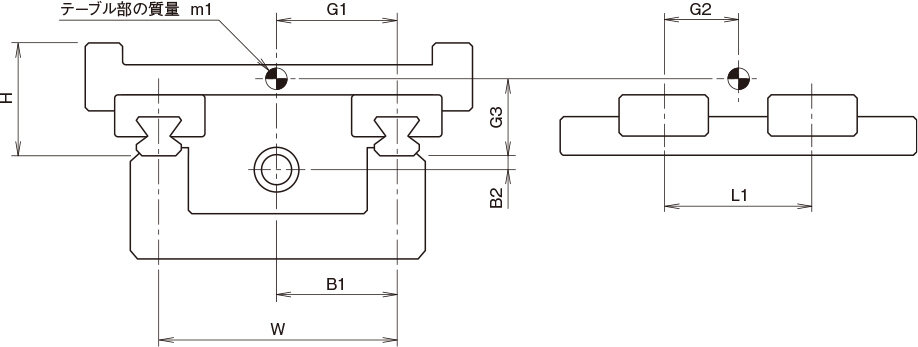

表：GL–N/THの寿命・静的安全係数

アクチュエータ形番	駆動	LMガイド記号	LMガイド部 QZ有無	LMガイド形番	推力位置		レールスパン	ブロックスパン	可動部				スライダ高さ
					推力位置		レールスパン	ブロックスパン	質量	重心位置			スライダ高さ
					B1[mm]	B2[mm]	W[mm]	L1[mm]	m1[kg]	G1[mm]	G2[mm]	G3[mm]	H[mm]
GL15N	ボールねじ	SV	無し	SSR15XV	45	–5.4	90	82	1.7	45	41	30	43
		SW	無し	SSR15XW		–5.4		74	2.2		37	30	43
		SW	有り	SSR15XW		–5.4		94	2.4		47	30	43
		HV	無し	SHS15V		–5.4		74	2.2		37	30	43
		HV	有り	SHS15V		–5.4		94	2.4		47	30	43
	ベルト	SV	無し	SSR15XV	45	–26	90	82	1.2	45	41	30	43
		SW	無し	SSR15XW		–26		74	1.7		37	30	43
		SW	有り	SSR15XW		–26		94	1.8		47	30	43
		HV	無し	SHS15V		–26		74	1.7		37	30	43
		HV	有り	SHS15V		–26		94	1.8		47	30	43
GL20N	ボールねじ	SV	無し	SSR20XV	51	–2	102	108	2.7	51	54	34.6	48
		SW	無し	SSR20XW		–2		108	3.2		54	34.6	48
		SW	有り	SSR20XW		–2		110	3.4		55	34.6	48
		HV	無し	SHS20V		–4		96	3.6		48	34.6	50
		HV	有り	SHS20V		–4		110	3.8		55	34.6	50
	ベルト	SV	無し	SSR20XV	51	–27	102	108	2.1	51	54	34.6	48
		SW	無し	SSR20XW		–27		108	2.6		54	34.6	48
		SW	有り	SSR20XW		–27		110	2.8		55	34.6	48
		HV	無し	SHS20V		–29		96	3		48	36.6	50
		HV	有り	SHS20V		–29		110	3.2		55	36.6	50
TH20	ボールねじ	SW	無し	SSR20XW	58	–1	116	132	3.19	58	66	37.3	60
		SW	有り	SSR20XW				114	3.19		57	37.3
		HV	無し	SHS20V				120	3.49		60	37.9
		HV	有り	SHS20V				100	3.49		50	37.9
	ベルト	SW	無し	SSR20XW	58	–24	116	132	2.94	58	66	37.3	60
		SW	有り	SSR20XW				114	2.94		57	37.3
		HV	無し	SHS20V				120	3.24		60	37.9
		HV	有り	SHS20V				100	3.24		50	37.9
TH25	ボールねじ	SW	無し	SSR25XW	55	30.5	110	165	5.89	55	82.5	48.4	83
		SW	有り	SSR25XW				143	5.89		71.5	48.4
		HV	無し	SHS25V				157	6.25		78.5	49.3
		HV	有り	SHS25V				135	6.25		67.5	49.3
	ベルト	SW	無し	SSR25XW	55	–2.5	110	165	5.4	55	82.5	48.4	83
		SW	有り	SSR25XW				143	5.4		71.5	48.4
		HV	無し	SHS25V				157	5.76		78.5	49.3
		HV	有り	SHS25V				135	5.76		67.5	49.3

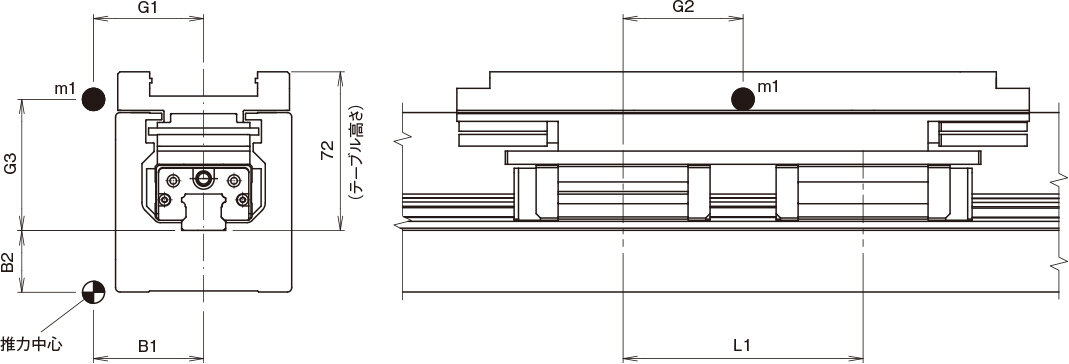

表：TYの寿命・静的安全係数

アクチュエータ形番	駆動	LMガイド記号	LMガイド部 QZ有無	LMガイド形番	推力位置		レールスパン	ブロックスパン	可動部				スライダ高さ
					推力位置		レールスパン	ブロックスパン	質量	重心位置			スライダ高さ
					B1[mm]	B2[mm]	W[mm]	L1[mm]	m1[kg]	G1[mm]	G2[mm]	G3[mm]	H[mm]
TY20	ベルト	−	−	SHS20V	−	–45	–	109	1.2	–	54.5	52.2	72
