呼び形番の構成例
ボールねじの呼び形番構成は、種類によって構成が異なります。 表1 ～ 表3 で示す対応の構成例をご参照ください。
また、THKではサポートユニットに合わせた軸端末形状を準備しております。記号にて指示すること ができますのでこちらもご利用ください。
精密ボールねじの種類と呼び形番構成例
表1
| 形番 | 軸端末形状 | 形番構成例 | ||
|---|---|---|---|---|
| 精密 | SBN-V, SBK, SBKN, SDAN-V, SDA-V, HBN-V/HBN-K/ HBN-KA/HBN, SBKH, BIF-V, BNFN-V/BNFN, MDK, MBF, BNF-V/BNF, DIK, DKN, BLW, DK, WHF, BLK, WGF, BNT | 固定側：H, J 支持側：K |
【1】 | |
| 軸端末完成品 | BNK | Y | 【2】 | |
| 軸端末未加工品A | MBF, MDK, BNF, BIF | 固定側：H, J 支持側：K |
【3】 | |
| 軸端末未加工品B | BNF, BIF | |||
| ロータリーボールねじ | BLR, DIR | 【4】 | ||
| ボールねじ･スプライン | BNS-V, BNS-A, BNS, NS-V, NS-A, NS | ー | 【5】 | |
転造ボールねじの種類と呼び形番構成例
表2
| 形番 | 軸端末形状 | 形番構成例 | ||
|---|---|---|---|---|
| 転造 | 軸端末未加工品 | MTF | 固定側：H, J 支持側：K |
【6】 |
| ボールねじナット、 ねじ軸組合わせ品 |
JPF, BTK-V, MTF, BLK, WTF, CNF, BNT | 【7】 | ||
| ロータリーボールねじ | BLR | 【8】 | ||
| ねじ軸単品 | TS | 【9】 | ||
| ボールねじナット単品 | BTK-V, BLK, WTF, CNF, BNT, BLR | ー | ||
サポートユニット、ナットブラケット、ロックナットの種類と呼び形番構成例
表3
| 形番 | 軸端末形状 | 形番構成例 | |
|---|---|---|---|
| サポートユニット | EK, BK, FK, EF, BF, FF | ー | 【10】 |
| BNK用ナットブラケット | MC | ー | |
| ロックナット | RN | ー | |

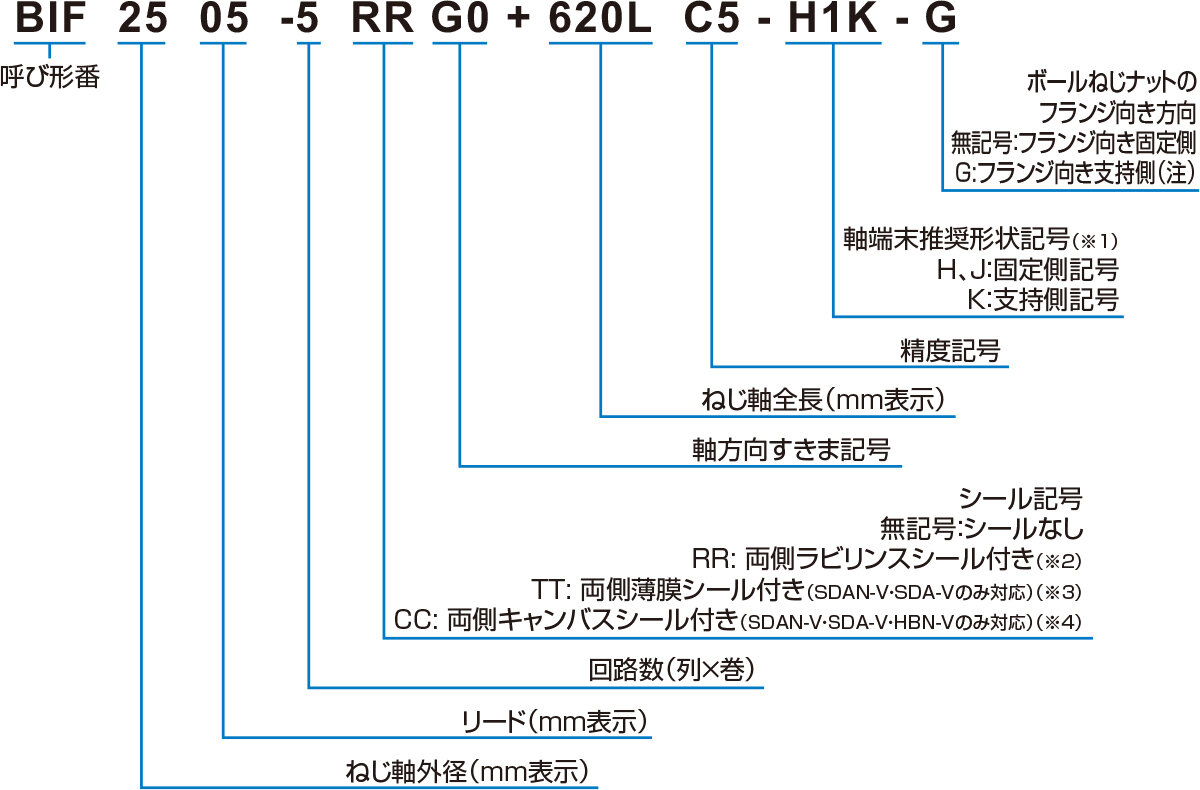

1 精密ボールねじ
対象形番
● SBN-V形, SBK形, SBKN形, SDAN-V形, SDA-V形, HBN-V/HBN-K/ HBN-KA/HBN形, SBKH形, BIF-V形, BNFN-V/BNFN形, MDK形, MBF形, BNF-V/BNF形, DIK形, DKN形, BLW形, DK形, WHF形, BLK形, WGF形, BNT形
2 精密ボールねじ 軸端末完成品
対象形番
● BNK形
-
注）
対応する呼び形番は各製品ページをご参照ください。

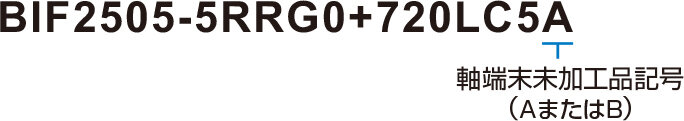

3 精密ボールねじ 軸端末未加工品
対象形番
● BIF形, MDK形, MBF形, BNF形
-
注）
対応する呼び形番は各製品ページをご参照ください。

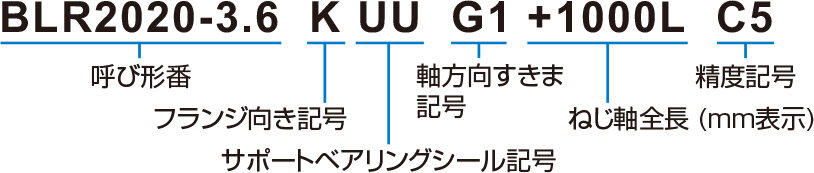

4 ロータリーボールねじ
対象形番
● BLR形, DIR形
5 ボールねじ・スプライン
対象形番
● BNS-V形, BNS-A形, BNS形, NS-V形, NS-A形, NS形

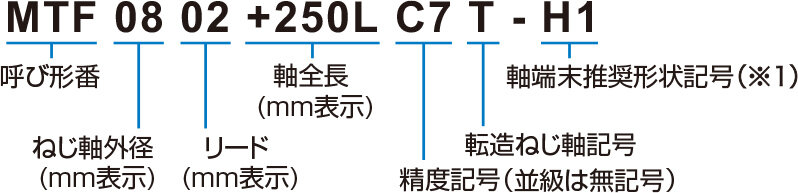

6 転造ボールねじ 軸端末未加工品
対象形番
● MTF形
-
（※1）
軸端末推奨形状記号参照

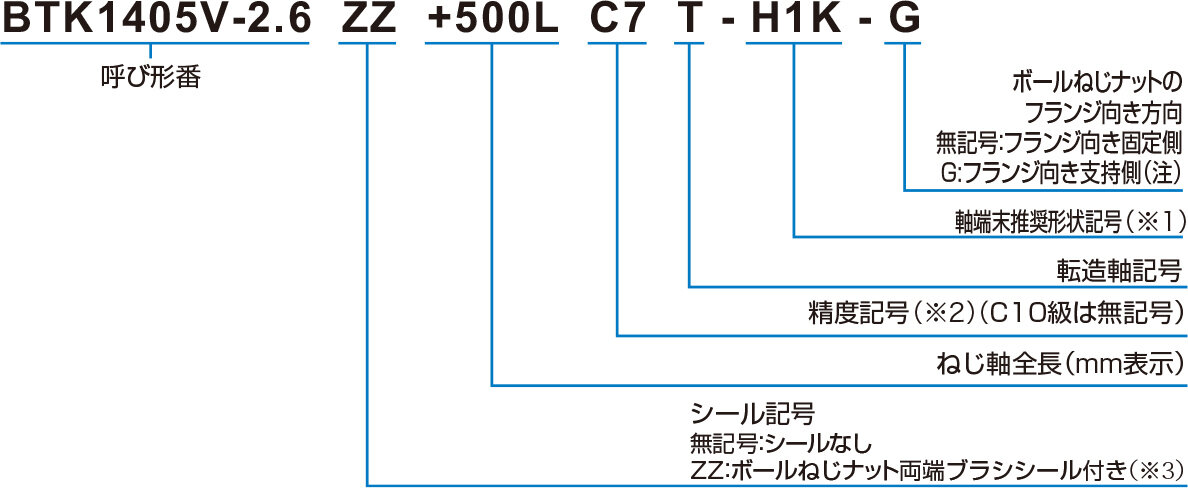

7 転造ボールねじ
対象形番
● BTK-V形, MTF形, BLK形, WTF形, CNF形, BNT形（転造）
● ボールねじナットとねじ軸の組合わせ
-
（※1）
軸端末推奨形状記号参照
-
（※2）
各形番の詳細情報「精度規格」参照
-
（※3）
防塵オプション参照
-
注）
ボールねじナットのフランジ向きは、特にご指定のない場合は固定側にフランジを向けます。
フランジの向きを支持側に向ける場合は記号（G）を末尾に追加してご指定ください。

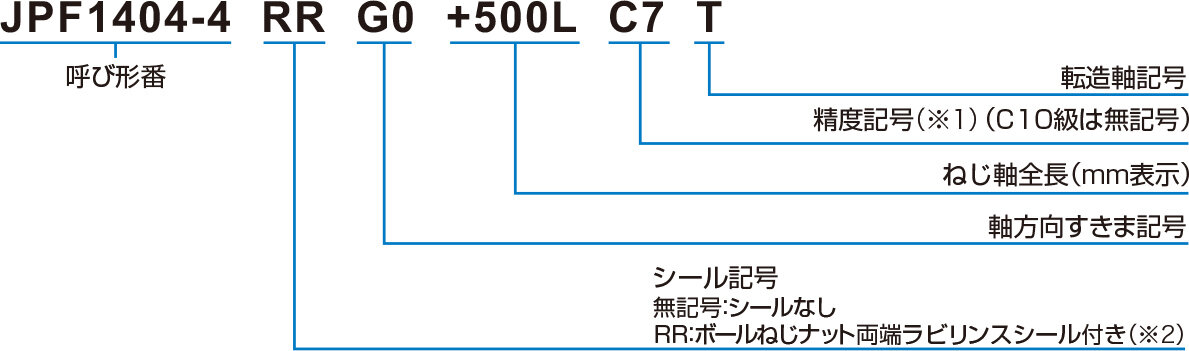

8 転造ボールねじ
対象形番
● JPF形
● 転造ボールねじ JPF形
-
（※1）
各形番の詳細情報「精度規格」参照
-
（※2）
防塵オプション参照

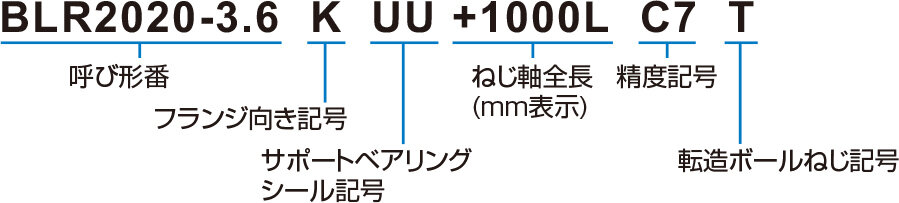

9 転造ロータリーボールねじ
対象形番
● BLR形（転造）
-
注）
軸方向すきまはこちらをご参照ください。

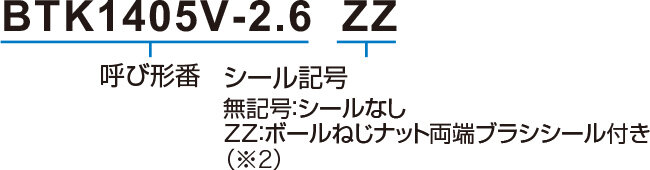

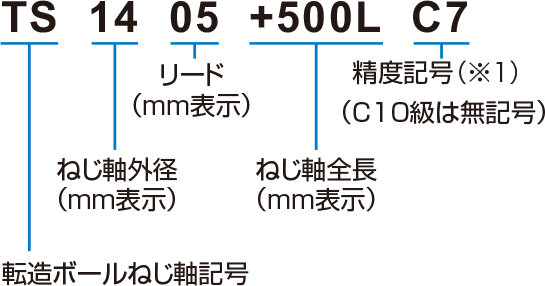

10 転造軸・ナット単品
対象形番
● BTK-V形, BLK/WTF形, CNF形, BNT形（転造）, BLR形（転造）, TS形
11 サポートユニット・ナットブラケット・ロックナット
対象形番
● EK形, BK形, FK形, EF形, BF形, FF形, MC形, RN形

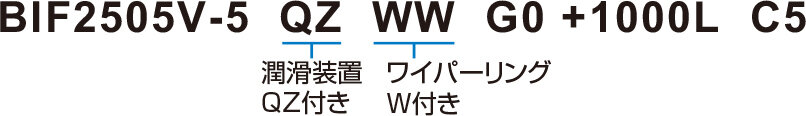

12 ボールねじオプション ワイパーリングW、潤滑装置QZ
対象形番
- （※）
