スプライン軸端末形状のチェックマニュアル
スプライン軸端末加工付の製品については、発注時に下記項目をご確認ください。

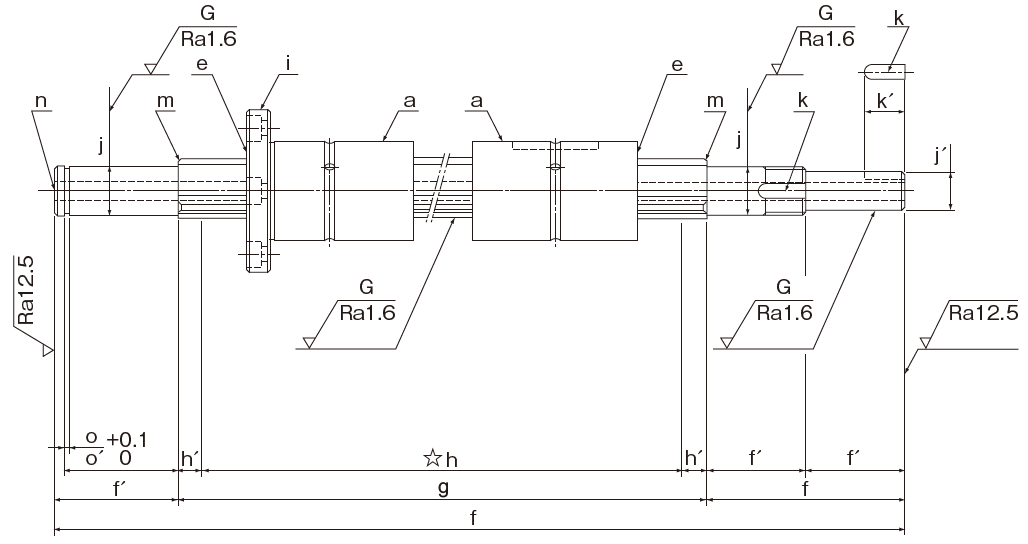

ボールスプラインの基本的な図面を示します。
チェック項目
- はめあわされるスプラインナットの形式
- スプラインナットの数
- 回転方向すきま
- 精度
- シールの有無（片シールの場合は、シールの向き）
- 全長（各部寸法が入っているか、合計があっているか）
- スプライン有効長さ
- 焼入範囲（必要箇所に☆印を記入し、焼入目的を明記してください）
- フランジの向き（フランジ形）
- スプライン軸端末形状（スプライン最小径より太くはないか）（黒皮、薄残り）
- スプラインナットとスプライン軸端末形状の位置関係（スプラインナットのキー溝、フランジ取付穴）
- 各部の面取り表示
- スプライン軸端部の面取り形状（ A3-70 参照）
- スプライン軸に貫通穴がある場合その用途
- o'. 止メ輪溝
- 最大製作長さ
- その他前例があるかどうか
