総ボールタイプ高トルク形ボールスプライン高トルク形 LBF形 LBF形

フランジを利用してハウジングにボルトで固定できるので、組付けが簡単です。ハウジングにキー溝加工すると変形のおそれがある箇所やハウジングの幅が狭い箇所に最適です。

基本定格荷重(ラジアル)(kN)：基本動定格荷重 4.4〜126 ／基本静定格荷重 8.4〜237　
スプライン軸径ø : 15,20,25,30,40,50,60,70,85,100

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ポイント① 便利な機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

表示結果

注）　○:高温仕様対応可能形番(金属製リテーナ、使用温度100℃まで)

●:フェルトシール対応可能形番(オプション：防塵参照)
金属製リテーナ使用のボールスプラインにフェルトシールは取付けられません。
注）　M_A.1は上図に示すようにスプラインナットを1個使用したときの軸方向許容モーメント値です。
M_A.2は上図に示すようにスプラインナットを2個密着使用したときの軸方向許容モーメント値です。
ボールスプライン軸の精度別最大長さについては、各形番の詳細情報「精度別最大製作長さ」をご参照ください。

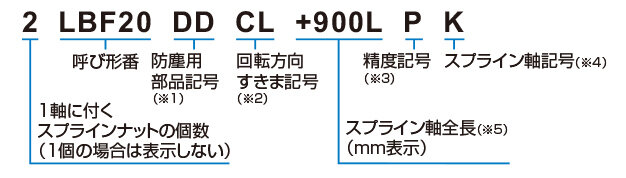

(※1) オプション：防塵参照
(※2) 予圧の選定参照
(※3) 各形番の詳細情報「精度規格」参照
(※4) 各形番の詳細情報「スプライン軸」参照
(※5) 各形番の詳細情報「精度別最大製作長さ」参照
