ボールスプラインの組付け
スプラインの取付け

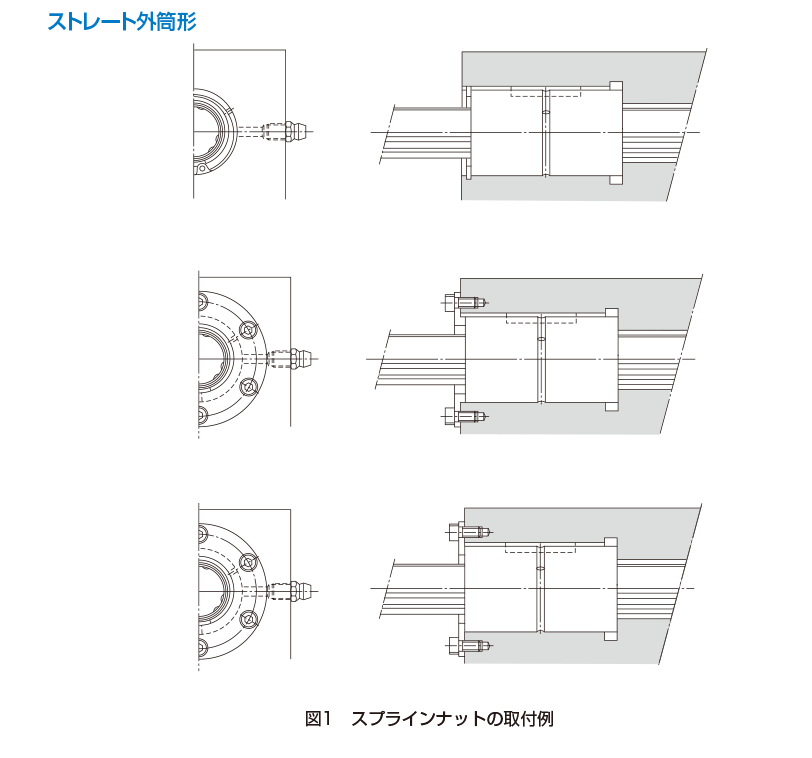

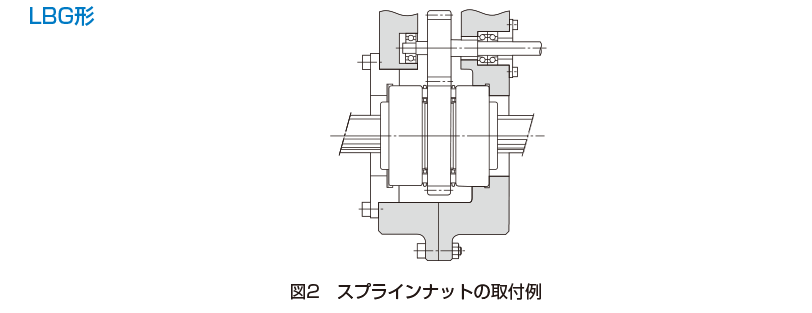

スプラインナットの取付例を図1、図2に示します。スプライン軸方向の固定強度はさほど必要ありませんが、打込みだけで保持させることは避けてください。
注)リテーナ入りボールスプラインSLS形のスプラインナットの両端は、樹脂製のエンドキャップです。 叩いたり・強く押し付けたりすると破損する場合がありますので、無理な荷重を加えないように注意が必要です。
![](https://www.thk.com/jp/assets/images/products/ball_spline_ja_maintenance_img_01.png)
![](https://www.thk.com/jp/assets/images/products/ball_spline_ja_maintenance_img_02.png)
![](https://www.thk.com/jp/assets/images/products/ball_spline_ja_maintenance_img_03.png)
![](https://www.thk.com/jp/assets/images/products/ball_spline_ja_maintenance_img_04.png)
![](https://www.thk.com/jp/assets/images/products/ball_spline_ja_maintenance_img_05.png)
スプラインナットの組込み
スプラインナットをハウジングに組込む場合に、側板やシールをたたかないよう治具(図3)を用いて静かに挿入してください。
![ball_spline_ja_maintenance_img_06.png](https://www.thk.com/jp/assets/images/products/ball_spline_ja_maintenance_img_06.png)
表1 LBS形治具寸法
単位:mm
呼び軸径 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 85 | 100 | 120 | 150 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
di | 12.5 | 16.1 | 20.3 | 24.4 | 32.4 | 40.1 | 47.8 | 55.9 | 69.3 | 83.8 | 103.8 | 131.8 |
表2 LT形治具寸法
単位:mm
呼び軸径 | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
di | 5.0 | 7 | 8.5 | 11.5 | 14.5 | 18.5 | 23 | 28 | 37.5 | 46.5 | 56 | 75.5 | 94.5 |
スプライン軸の組込み

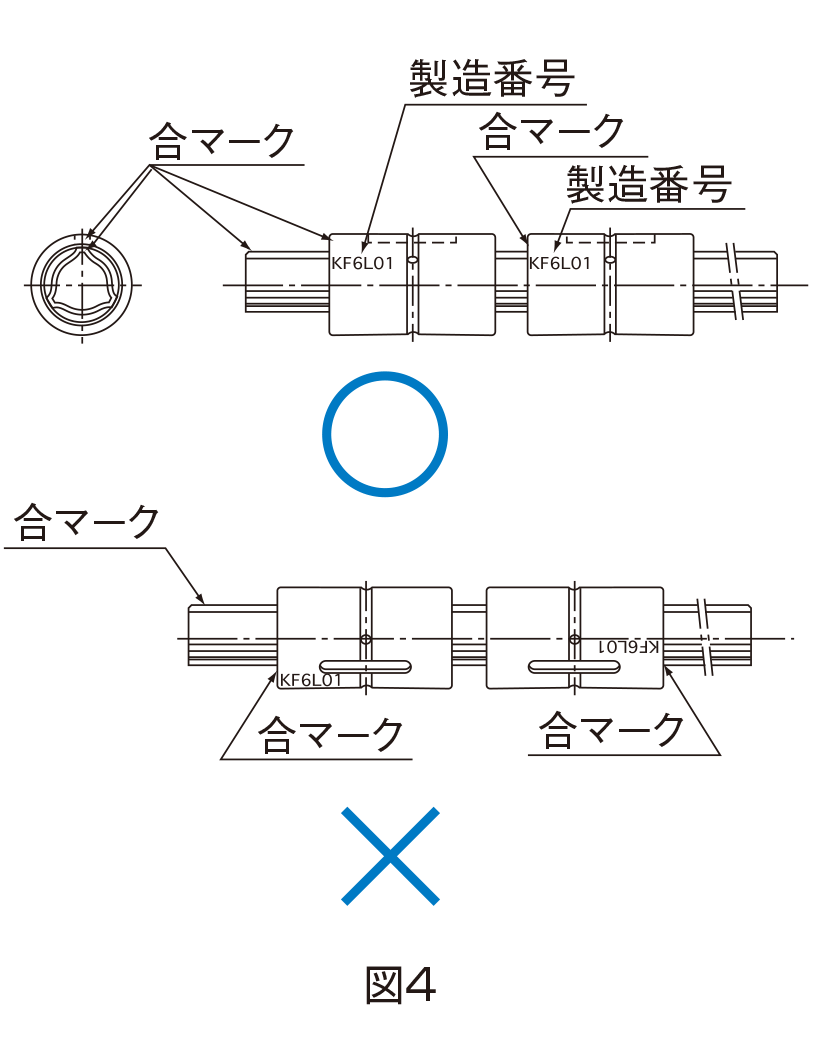

スプライン軸をスプラインナットに組込む場合は、スプライン軸とスプラインナットに合わせマーク(図4)がありますので、位置関係を確認しながら、こじらないように挿入してください。無理に押込むとボールが脱落する恐れがあるためご注意ください。
シール付きや、予圧を与えてあるスプラインナットに挿入するときは、スプライン軸外径に潤滑剤を塗布してください。
