ロータリーボールスプライン ギア付き ロータリー LBG形 LBG形
LBR形のフランジ外周部にギア加工し、スプラインナット部にラジアルおよびスラストニードルベアリングがコンパクトに組合わされたユニットタイプです。スプラインナット駆動のトルク伝達機構の場合に最適です。
基本定格荷重(kN)：基本動定格荷重 9.4〜119 ／ 基本静定格荷重 20.1〜213
スプライン軸径ø :
20,25,30,40,50,60,85
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
- 材質、表面処理
- 防塵
潤滑
- 潤滑
- 潤滑装置QZ
表示結果
- 詳細情報

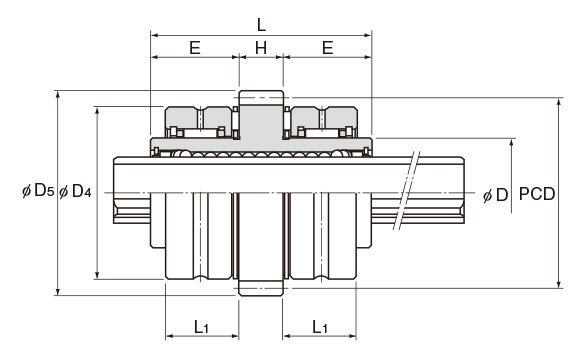

- 寸法図・寸法表
- オプション対応
詳細情報
寸法図・寸法表
寸法表に関する注意事項
- 注） ●:フェルトシール対応可能形番(オプション：防塵参照)
- 注） ※表中の歯車仕様は最大モジュール時の寸法です。
ヘリカルギヤ・ウォームギアなど、特殊仕様でもご要望に合わせて製作します。
MAは上図に示すようにスプラインナット1個の場合の軸方向許容モーメント値です。
ボールスプライン軸の精度別最大長さについては、各形番の詳細情報「精度別最大製作長さ」をご参照ください。

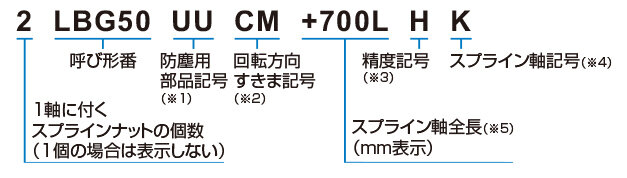

呼び形番の構成例
