ロータリーボールスプラインギア付きロータリー LBGT形 LBGT形

LBR形のフランジ外周部にギア加工し、スプラインナット部にラジアルおよびスラストニードルベアリングがコンパクトに組合わされたユニットタイプです。スプラインナット駆動のトルク伝達機構の場合に最適です。

基本定格荷重(kN)：基本動定格荷重 9.4〜119 ／基本静定格荷重 20.1〜213
スプライン軸径ø : 20,25,30,40,50,60,85

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ポイント① 便利な機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

表示結果

注）　●:フェルトシール対応可能形番(オプション：防塵参照)

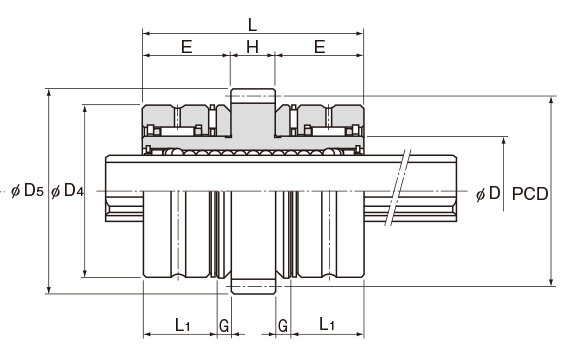

注）　※表中の歯車仕様は最大モジュール時の寸法です。
ヘリカルギヤ・ウォームギアなど、特殊仕様でもご要望に合わせて製作します。
M_Aは上図に示すようにスプラインナット1個の場合の軸方向許容モーメント値です。
ボールスプライン軸の精度別最大長さについては、各形番の詳細情報「精度別最大製作長さ」をご参照ください。

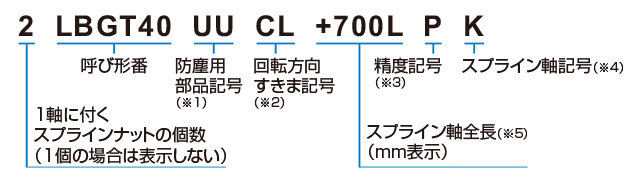

(※1) オプション：防塵参照
(※2) 予圧の選定参照
(※3) 各形番の詳細情報「精度規格」参照
(※4) 各形番の詳細情報「スプライン軸」参照
(※5) 各形番の詳細情報「精度別最大製作長さ」参照
